  专为高频信号系统的面板固定与双向连接设计，具备 50Ω 标准阻抗、宽温稳定、镀金低阻、法兰安装等特性，是射频测试、通信设备、工业射频系统的可靠连接方案。

一、产品基础信息

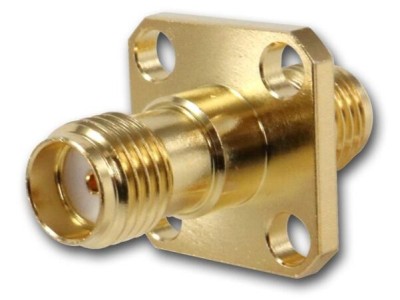

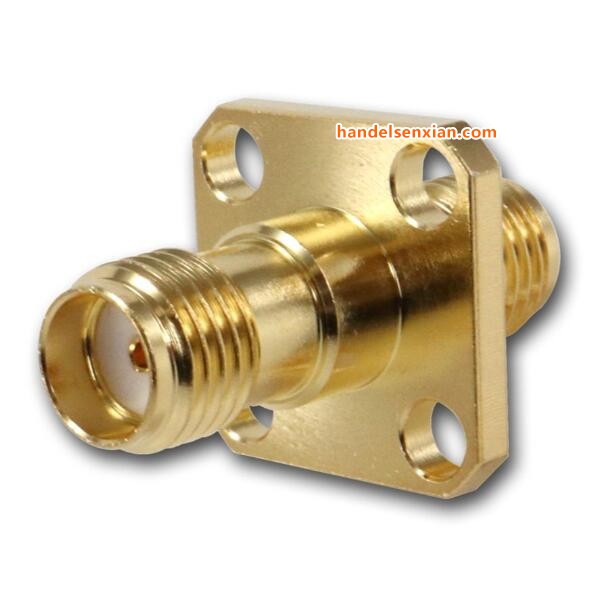

型号：J01154A0011（新编号：100024791）

类型：SMA 母 - 母 面板安装转接器

EAN：4018359122300

包装：1 件装

重量：约 6.63g

RoHS/REACH：合规

二、核心电气性能

余新星            QQ：399047640              手机：18510938576            电话：010-64714988-193            传真：010-84786709-667            邮件：sales93@handelsen.cn

特性阻抗：50Ω（标准射频系统匹配）

工作频率：最高支持至18GHz（SMA 系列通用上限）

绝缘电阻：≥5GΩ

接触电阻（外导体）：≤2mΩ

耐压：1000V

耦合扭矩：0.79–1.13Nm（安装紧固标准）

插拔寿命：≥500 次

三、材质与结构设计

外导体：黄铜，镀金（耐腐蚀、低接触电阻）

内导体：铜合金，镀金（高频传输稳定）

绝缘介质：PTFE（聚四氟乙烯，耐高温、低损耗）

锁紧垫圈：青铜（防松、抗振动）

安装方式：法兰面板安装（带固定孔，适配设备机箱 / 面板）

工作温度：-55℃ 至 +155℃（军工级宽温范围）

核心产品列表：

SMA 系列面板安装转接器

100024791 / J01154A0011：SMA 母 - 母 法兰面板安装转接器

100024216 / J01027R0001：N 公转 SMA 母 面板安装转接器

100023643 / J01008A0025：BNC 母转 SMA 公 面板安装转接器

N 系列面板安装转接器

100024110 / J01024A0005：N 母 - 母 法兰面板安装转接器

100024111 / J01024A0006：N 母 - 母 法兰面板安装转接器（IP68）

J01021H1119：N 型面板安装母头

BNC 系列面板安装转接器

100023585 / J01004A0009：BNC Y 型三通面板安装转接器

100023675 / J01005A0007：BNC 母 - 母 面板安装转接器

100023643 / J01008A0025：BNC 母转 SMA 公 面板安装转接器
