FUNKE 钎焊板式换热器GPL系列
一、 公司及产品概述
FUNKE是高质量换热器领域，产品涵盖管壳式、可拆板式、钎焊板式换热器以及油/空气冷却单元和电油预热器。其钎焊板式换热器提供适用于工业和民用领域的通用解决方案。
二、 产品结构与工作原理
| 张曼丽 QQ：3541447690 手机：18500768072 电话：010-64714988-195 传真：010-84786709-667 邮件：sales95@handelsen.cn |  |  |
结构：由波纹不锈钢板（材质通常为1.4401 / AISI 316）以180°角交替组装而成。
钎焊工艺：根据应用需求，使用铜或镍在真空条件下进行钎焊，形成耐压单元，并产生独立的逆流流道。
核心系列：
GPL / GPLK系列：适用于低粘度介质的通用应用，以高热传递率和低压力降的平衡比为特点。

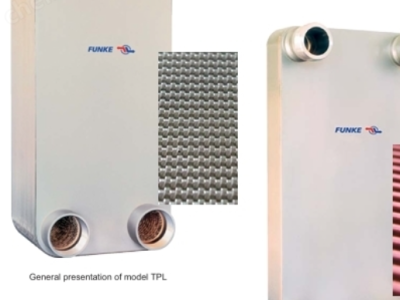

TPL系列：专为机械和工厂工程（如液压油和发动机油冷却）设计，流道容积更大，并内置湍流片，实现更高的热传递率，尤其适用于高粘度介质。
NPL系列：结构与GPL/GPLK相同，但使用镍作为钎焊材料，适用于特定腐蚀性介质。
GPLS系列：标准安全型换热器，采用双壁设计，泄漏时可从四周排出。
三、 核心优势
高效传热：优化的板片波纹和湍流设计（TPL系列含湍流片），即使在低流速下也能产生高度湍流，充分利用换热面积。
低维护：高湍流具有高效的自清洁效果，显著减少维护和停机时间。
结构紧凑：设计紧凑，适用于高压和高温工况。
应用灵活：拥有广泛的标准和特殊设计，可覆盖多种应用。
四、 主要应用领域
加热、冷却、冷凝
系统分离
民用及工艺技术中的热量提取与回收
制冷工程
机械工程（如液压油冷却、电机冷却）
热水/工艺水
供暖工程（太阳能热系统、集中供暖、地暖）
冷却系统中的蒸发/冷凝
空气干燥、模具温度控制、节能等
五、 介质兼容性与选材指南
铜钎焊 (GPL, GPLK, TPL)：适用于油、含油流体、乙二醇混合物、醇类、制冷剂、气体/空气、水等多种介质。
使用限制：铜钎焊GPLK系列不适用于海水、氨、去离子水、硅油、高氯化物介质。
镍钎焊 (NPL)：推荐用于氨、去离子水、硅油等介质。
六、 关键技术参数
工作压力：GPL/GPLK系列通常为30 bar（GPLK 80型为16 bar）；TPL系列为30 bar（01和02型为25 bar，特殊设计可达45 bar）；GPLS为30 bar；NPL为16 bar。
工作温度：除GPLK系列为150°C外，其他系列通常为200°C。
性能范围：2.0 至 6,000 kW。
连接方式：标准为外螺纹接头，可选焊接口、内螺纹或法兰。
安装选项：可选角铁支脚、壁挂支架、运输吊钩（TPL系列还可选加长端板）。
保温选项：提供热保温（PU泡沫，长期耐温135°C）和冷保温（丁腈橡胶基，长期耐温105°C）。
七、 质量与认证
FUNKE每台设备均经过设计和压力测试，并持有以下认证：
质量体系：DIN EN ISO 9001:2008
产品认证：欧盟压力设备指令(PED) Module H/H1、ASME U-Stamp、GOST R（含RTN和卫生证书）、中国认证等。
船级社认可：ABS、BV、DNV、GL、LRS等。
