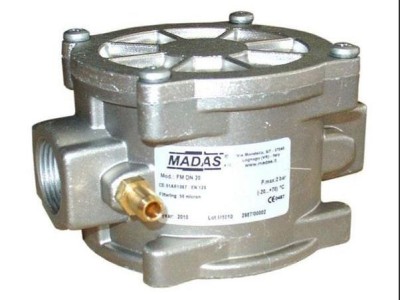

Madas气体过滤器FM系列
一、 产品概述
Madas品牌FM系列气体过滤器该设备主要用于截留气体中的粉尘颗粒，保护下游设备（如燃烧器、流量计、锅炉、调压器等）免受快速堵塞。其核心过滤元件为可清洗的合成材料滤芯，可抽出以便检查、清洁或更换。
二、 核心技术与规格
张曼丽
QQ：3541447690
手机：18500768072
电话：010-64714988-195
传真：010-84786709-667
邮件：sales95@handelsen.cn
适用介质：非腐蚀性干燥气体。
工作参数：
工作压力：2 bar 或 6 bar (200 或 600 kPa)，具体见产品标签。
环境温度范围：-40°C 至 +70°C。
过滤精度：10、20、50 µm (DN 125及以上规格仅提供10 µm)。
法兰连接：符合PN 16标准 (ISO 7005 / EN 1092-1)，尺寸从DN 65到DN 300。ANSI 150法兰可按需提供。
合规与认证：符合欧盟法规(EU) 2016/426 (燃气器具) 和压力设备指令PED 2014/68/EU，参考标准为EN 126和EN 13611。
三、 安装、操作与维护指南
安装前准备：确保上游气源关闭；检查管路压力不超过产品标签标定的值；清除管路及设备内部异物；确保对接法兰同轴平行；为滤芯更换预留空间；室外安装建议加装防雨罩。
安装要点：
按“十字交叉”顺序分步（30%、60%、100%）拧紧法兰螺栓，扭矩需符合标准（例如：DN100为80 N.m）。
设备壳体上的箭头必须指向气流下游（用户端）。
安装后必须进行气密性测试。
启动：逐步加压，检查过滤器密封性和功能。
定期检查：建议定期检查螺栓扭矩、法兰/螺纹连接的气密性以及过滤器效能。
滤芯更换：
操作前确保设备内无压力气体。
拆卸顶盖螺丝，取出滤芯进行检查、清洁或更换。
更换顶盖密封O型圈（建议）。
按“十字交叉”顺序并使用扭矩扳手按规定扭矩拧紧顶盖螺丝（例如：M8镀锌螺丝为25 N.m）。
最后检查壳体与顶盖的密封性。
四、 堵塞指示器（选配）
手册详细介绍了差压式堵塞指示器（型号含MD, MDR, MDS, MDSR）：
功能：用于指示滤芯堵塞程度，带记忆指针记录压差。
安装：可预装或后期加装。过滤器需至少有一个入口和一个出口测压点。
使用：系统运行时，观察新滤芯的初始压差(ΔP)。当压差达到初始值的两倍时，即需更换滤芯。
技术数据：压差150 mbar（标准），环境温度-40至+60°C，带接近传感器版本（MDS/MDSR）可在压差达到100 mbar时输出信号。
五、 产品编码与选型
型号编码规则：编码（如FF09 B50）包含了压力等级、连接尺寸（DN）、端口配置（A, B, C等代表不同的测压口/堵头组合）和过滤精度信息。
过滤器选型示例：手册第9节提供了一个根据流量（如1210 Nm³/h甲烷）和系统压力（如1.2 bar）选择合适过滤器通径（DN）并计算预期压降(ΔP)的完整计算示例。同时提供了各通径在20 m/s流速下的甲烷流量参考表。
可选配置：包括ANSI 150法兰、阴极电泳涂层、冷凝水排放堵头或阀门、以及堵塞指示器的多种安装版本。
