一、 产品概述

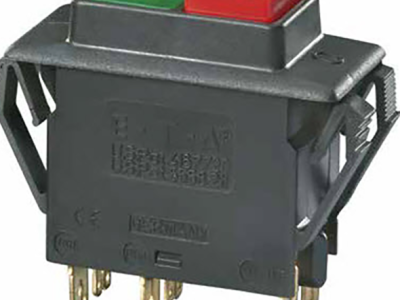

产品名称：3120-N...-...T1-... 热断路器/开关组合。
核心功能：将过电流保护（热保护）和ON/OFF开关功能集成于单一组件。
张曼丽
QQ：3541447690
手机：18500768072
电话：010-64714988-195
传真：010-84786709-667
邮件：sales95@handelsen.cn
工作原理：采用双金属片作为脱扣元件。
主要应用：适用于电机、泵、变压器、电缆以及医疗/实验室设备、专业工具、家用电器、办公设备、音频设备、机床等领域的过载保护。
二、 主要特性与优势
保护匹配：提供与负载匹配的过载保护，防止误脱扣，确保设备可用性。
快速复位：脱扣后可快速、可靠、轻松地手动复位。
强制脱扣机制：即使执行器被阻挡，也能确保电路可靠断开。
节省空间与成本：一体化设计节省空间，减少安装、布线时间以及仓储成本。
功能扩展：可通过附加模块（如欠压脱扣、辅助触点、远程脱扣或快速磁脱扣模块）扩展功能。
高可靠性：符合IEC/EN 60601标准，适用于医疗设备。
三、 技术规格摘要
额定电压：AC 240 V, DC 50 V（可应要求提供AC 415 V）。
额定电流范围：0.1 … 20 A（仅单极设备可应要求提供至30 A）。
内部电阻：随额定电流变化，具体数值见技术数据表。
典型寿命：根据极数、电压和负载类型（感性/阻性），在额定电流下可达10,000至50,000次循环。
环境温度：-30°C 至 +60°C。
分断能力 (Icn/IEC)：根据电流和电压，范围从10倍额定电流到300A。
分断容量 (Inc/UL)：AC 250V下为5,000A，DC 50V下为1,000A。
防护等级：操作区域IP40，端子区域IP00（可选更高防护等级变体）。
机械与环境耐受性：符合相关IEC标准，具备抗振动、冲击、盐雾和潮湿能力。
四、 选型与订购信息
产品型号通过一套复杂的编码系统定义，涵盖以下关键参数：
安装方式：N3（卡入式，安装开孔50.5 x 21.5 mm）或N5（卡入式，安装开孔44.5 x 22 mm）。
极数：1极（单极开关与保护）、2极（双极开关与保护）、5极（双极开关，单极保护）。
样式：标准型、带执行器防护罩型、带波纹管密封（IP65）型、带更短法兰型等。
端子设计：PT（插入式端子）、P7（刀片端子）、H7（带M3.5螺丝的刀片端子）、N7（带附加分流端子的刀片端子）、G7（带附加M3.5螺丝和分流端子的刀片端子）。
脱扣曲线：T1（热脱扣）。
执行器：W（摇杆式）或D/S（按钮式）。
摇杆/按钮颜色与照明：多种不透明或半透明（可照明）颜色可选。
标记：摇杆/按钮上的符号标记（如I/O、ON/OFF等）。
额定电流：在指定范围内选择具体值。
端子护罩：可选附件（-A）。
五、 附件模块
手册详细介绍了多种可扩展功能的附加模块：
电器入口模块 (X3120 A/B)：集成C14/C20电器入口、开关、可复位过流保护和线路滤波器。
欠压脱扣模块 (X3120-U)：在电压骤降或断电时自动断开断路器，防止设备意外重启，提高安全性。
辅助触点模块 (X3120-S)：提供用于状态监控的转换触点。
远程脱扣模块 (X3120-M)：允许通过施加电压（脉冲）电操脱扣断路器。
热磁断路器变体 (3120-N...-...M1-...)：在热保护基础上增加磁脱扣功能，可在过载电流达到4倍额定电流时毫秒级脱扣，满足更高短路保护要求。其额定电流范围为0.1 … 16 A。
