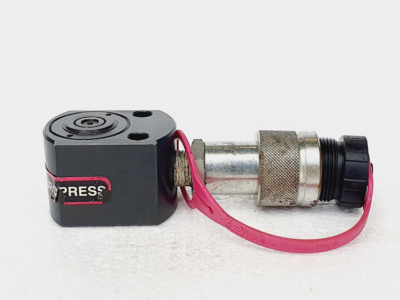

E.P.P./europress液压缸CMP100N50
一、产品概述
CMP系列是低矮型（Low Profile）液压缸，其核心特点是行程短（25-50 mm）、外形高度极低，并配备弹簧复位功能。该系列构成了紧凑型弹簧复位液压缸产品线。
二、主要特性
张曼丽
QQ：3541447690
手机：18500768072
电话：010-64714988-195
传真：010-84786709-667
邮件：sales95@handelsen.cn
结构设计：
所有型号的活塞杆顶端均带有沟槽，并有两个螺纹孔，用于安装倾斜鞍座（tilt saddle）。
缸体底部可选配安装孔（F版本），便于固定。
配备刮尘环（wiper），防止污物进入。
性能参数：
推力：10吨 至 100吨（标称值，精确力值见kN列）。
行程：25 mm 至 50 mm。
工作压力：700 bar。
应用领域：
适用于空间受限和/或环境恶劣的工作区域。
典型应用包括：起重、调平、支撑、压装操作，以及一般的维护、工业装配和建筑施工。
三、安全与操作要点
泄压操作：在断开快速接头前，必须释放缸内压力，以避免重新连接或降低负载时出现问题。若有残余压力，可使用专用工具KST38进行泄压。
安全规范：需遵循EUROPRESS的安全说明。
四、型号编码规则
型号遵循 CMP[推力吨位]N[行程毫米数] 的格式，例如CMP10N25。
N：代表标准型。
F：代表带底座安装孔的选项。
示例：CMP10N25 表示推力10吨、行程25mm的标准型液压缸。
五、选型图表与关键尺寸
文档提供了详细的选型图表，包含以下关键参数供用户选择合适型号：
型号 (MODEL)
推力 (PUSHING FORCE，单位：t* 和 kN)
行程 (STROKE，单位：mm)
有效面积 (EFFECTIVE AREA，单位：cm²)
油液容积 (OIL VOLUME，单位：cm³)
重量 (WEIGHT，单位：kg)
关键安装尺寸：如闭合高度、活塞直径、活塞杆直径、外部直径、安装孔节圆直径、安装孔尺寸、联轴器高度、活塞杆突出量等。
其他型号：
CMP10N25
CMP10N50
CMP20N25
CMP20N50
CMP30N25
CMP30N50
CMP5ON25
CMP5ON50
CMP100N25
CMP100N50
