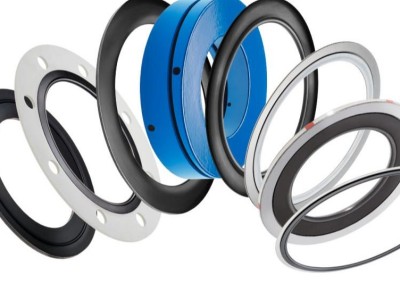

Kroll+Ziller垫片G-ST-P/S系列
1. 产品概述与应用范围
产品名称：G-ST-P/S 垫片。
核心特点：具有多样化的应用范围。
张曼丽
QQ：3541447690
手机：18500768072
电话：010-64714988-195
传真：010-84786709-667
邮件：sales95@handelsen.cn
主要应用标准：文档中列出的产品规格主要基于以下三种国际/行业标准：
EN 1514-1：欧洲法兰连接垫片尺寸标准。
DIN 2690：德国关于管道法兰连接用垫片的标准。
ASME B16.5 / B16.47：美国机械工程师协会的法兰和法兰管件标准（包括150磅和300磅压力等级，以及Series A和Series B系列）。
2. 核心技术参数（尺寸规格）
文档的主体部分以表格形式列出了在不同标准、不同公称通径（DN/NPS）和公称压力（PN/压力等级）下的详细尺寸。关键尺寸参数包括：
d1：垫片内径。
d2：垫片外径。
s1/s2：垫片厚度（可能表示两种不同的厚度规格或材料层信息）。
3 、型号列表G-ST G-ST-P/S
1/2” 21 x 45 x 3 / 4 20 x 51 x 3 / 4
3/4” 27 x 54 x 3 / 4 27 x 64 x 3 / 4
1” 33 x 64 x 3 / 4 33 x 70 x 3 / 4
1 1/4” 42 x 73 x 3 / 4 42 x 80 x 3 / 4
1 1/2” 48 x 83 x 3 / 4 48 x 92 x 3 / 4
2” 60 x 102 x 4 / 5 60 x 108 x 4 / 5
2 1/2” 73 x 121 x 4 / 5 73 x 127 x 4 / 5
3” 89 x 133 x 4 / 5 89 x 146 x 4 / 5
3 1/2” 102 x 159 x 4 / 5 102 x 162 x 4 / 5
4” 115 x 171 x 5 / 6 115 x 178 x 5 / 6
5” 140 x 193 x 5 / 6 140 x 213 x 5 / 6
6” 168 x 219 x 6 / 8 168 x 247 x 6 / 8
8” 219 x 276 x 6 / 8 219 x 305 x 6 / 8
10” 273 x 337 x 6 / 8 273 x 359 x 6 / 8
12” 325 x 406 x 6 / 8 325 x 419 x 6 / 8
14” 356 x 448 x 7 / 10 356 x 482 x 7 / 10
16” 406 x 512 x 7 / 10 406 x 537 x 7 / 10
18” 457 x 547 x 7 / 10 457 x 594 x 7 / 10
20” 508 x 604 x 7 / 10 508 x 651 x 7 / 10
24” 610 x 715 x 5,5 / 8 610 x 772 x 7 / 10
26” 665 x 771 x 7 / 10 665 x 832 x 7 / 10
28” 720 x 829 x 8 / 11 720 x 895 x 8 / 11
30” 770 x 880 x 8 / 11 770 x 949 x 8 / 11
32” 820 x 937 x 8 / 11 820 x 1003 x 8 / 11
34” 865 x 987 x 8 / 11 856 x 1054 x 8 / 11
36” 920 x 1045 x 8 / 11 920 x 1114 x 8 / 11
38” 965 x 1108 x 8 / 11 965 x 1051 x 8 / 11
40” 1020 x 1159 x 8 / 11 1020 x 1111 x 8 / 11
