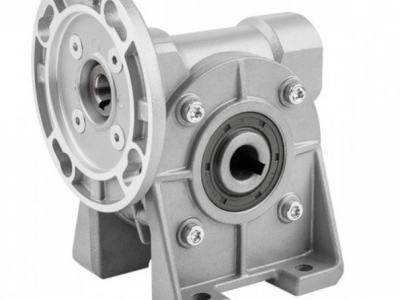

Chiaravalli蜗轮减速电机CH系列
一、 产品概述与设计特点
产品定位：CH系列是新产品线，旨在满足市场对尺寸和结构不变、且备件供应不间断的需求。设计上进行了技术改进，提升了组件的装配灵活性、服务响应速度和交付时间。
核心设计改进：
03、04、05尺寸的底脚可旋转而无需拆卸。
带摆动侧盖的型号允许两侧安装侧法兰，仅需简单的固定螺钉。
可分离式电机安装法兰：电机安装法兰与包含油封的箱体可分离，避免了更换输入法兰时损坏油封的风险，并可取消O型圈。
O型圈密封：所有侧盖（摆动式和带底脚式）均采用O型圈替代传统的平垫片。
安装灵活性：
ZI渐开线蜗杆：采用ZI渐开线轮廓的蜗杆-蜗轮副，以提高性能并降低工作温度。
表面处理：齿轮箱和电机采用RAL 9022铝色环氧粉末喷涂，防止氧化和压铸过程中产生的微孔。
扩展能力：可与CHPC预级齿轮（已在CHM目录中）组合安装，实现1:300的减速比。通过专用套件，还可实现两级齿轮串联以获得更大减速比。
| 张曼丽 QQ：3541447690 手机：18500768072 电话：010-64714988-195 传真：010-84786709-667 邮件：sales95@handelsen.cn |  |  |
二、 润滑与维护
所有机组出厂时均已加注免维护合成润滑脂，可安装于任何位置。
推荐的润滑脂类型为适用于环境温度-25°C至+50°C的ISO VG 320等级，例如AGIP Telium VSF 320或SHELL Tivela oil S 320。
三、 型号命名与选型规则
型号结构：文档提供了详细的型号命名规则，通过一系列代码指定类型、尺寸、版本、法兰位置、减速比和电机安装法兰。
类型：包括CH（基本型）、CH..P（带预级齿轮）、CHR（特定变体）、CHR..P、CHE、CHE..P、CHRE、CHRE..P等。
尺寸：涵盖03、04、05、06、07、08。
版本：如A（标准）、P（带脚）、PF（带输出法兰和脚）、PFA、N、V等。
法兰位置：1或2。
减速比：需查阅对应页码的性能表。
电机安装法兰：指定与电机对接的接口尺寸，如63B5、71B14等。
选型示例：给出了清晰的订单填写示例，例如
CH 04 P FA 2 35 71 B5。如需配套电机，还需额外指定电机尺寸、功率、极数、电压、频率和法兰标准。
四、 技术参数与性能数据
油量：列出了CH 03至CH 08各型号所需的润滑油量（单位：升）。
电机安装法兰匹配：提供了B5和B14标准电机法兰与轴径/法兰尺寸的对应表（MMF），并指出由于法兰与箱体分离，允许非标准组合（如19/140），以适应无刷或直流等非统一型号电机。
安装位置：图示说明了B3、B6、B7、B8、V5、V6等多种安装位置。接线盒位置始终参照B3安装位置定义。
性能表（核心）：针对03、04、05、06、07、08各尺寸，提供了在4极电机（输入转速1400转/分）驱动下的详细性能参数：
减速比：从7到100不等。
输出转速：对应每个减速比的计算值。
输入功率：电机所需功率。
输出扭矩：减速机可提供的扭矩。
安全系数：标注了每个工况下的安全系数。
适配电机规格：列出了推荐的电机安装法兰组合。
重量：各型号的近似重量。
外形尺寸图：每个型号都附有带详细尺寸标注的图纸，展示了A、P、V、N、PF、PFA等不同版本的外形和接口尺寸。
