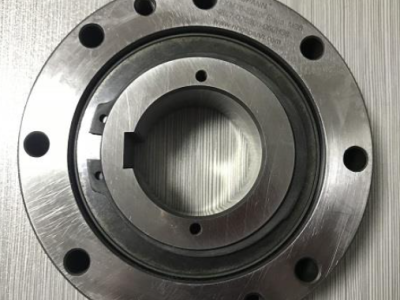

德国Ringspann离合器4884-039111-020H28
4884-039111-020H28
Freilauf FGR 20 R A1A2，适用于UZS型号
孔径D = 20，螺纹类型为H7
6JS10x2,8的旋转方向：适用于UZS型号
从X方向观察时
该部件可旋转
内圈可顺时针方向自由旋转
一、 核心产品概述
产品名称： Basic Freewheels FGR … R
张曼丽
QQ：3541447690
手机：18500768072
电话：010-64714988-195
传真：010-84786709-667
邮件：sales95@handelsen.cn
产品类型： 带球轴承的滚柱式自由轮（超越离合器）。
主要应用： 该系列自由轮设计用于三种核心功能：
逆止器 (Backstop)： 防止设备反向旋转。
超越离合器 (Overrunning Clutch)： 允许从动轴在主动轴减速或停止时继续自由旋转。
分度自由轮 (Indexing Freewheel)： 用于实现间歇性分度运动。
设计特点： 特别适合安装在采用油润滑和密封的壳体内部。
性能范围：
额定扭矩 (Nominal torque)： 可达 68,000 Nm。
孔径范围 (Bore d)： 从 12 mm 到 150 mm。
二、 应用实例说明
文档以 FGR 25 R 型号为例，说明了其作为逆止器在装配线倾斜输送机驱动减速齿轮上的应用：
目的： 当设备停止时，防止输送带因装配部件的重量而反向运行。
工作方式： 自由轮的外圈安装有制动盘和手动操作的 RINGSPANN 制动钳。反向驱动扭矩由自由轮和闭合的制动器共同保持。
调试设置： 在设备调试时，需要手动打开制动钳，以便安装可以双向旋转移动。
三、 关键尺寸与技术参数
文档提供了从 FGR 12 R 到 FGR 150 R 共17个型号的详细尺寸和性能数据表，主要参数包括：
尺寸参数： 孔径 (d)、宽度 (B)、定心深度 (C)、外圈定心直径 (D, E, F)、安装孔规格 (G, H)、总长度 (L)、孔节圆直径 (T) 等。
性能参数：
额定扭矩 (MN)： 各型号具体数值。
转速 (Max. speed)： 分别列出了内圈和外圈在自由轮/超越状态下的转速 (min⁻¹)。
重量 (Weight)： 各型号的千克数。
特殊标注： 表格中蓝色高亮的孔径型号可提供较短的交货时间。可传递扭矩为指定额定扭矩的2倍。
四、 安装与润滑要求
安装方式： 客户连接件需以球轴承外径 F 为基准进行定心，并通过外圈进行组装。
轴公差： 必须为 ISO h6 或 j6。
连接件导向直径 F 的公差： 必须为 ISO H7 或 J7。
必须遵守定心深度 C 的要求。
润滑要求： 必须提供规定质量的油润滑。产品随附两个平面密封件，用于密封外圈端面与连接件之间的间隙。
型号示例：
HR 130 FHM
HR 185 FHM
DR 085 FHM
DR 088 FHM
DH 020 FPM - 020 U - 12
DH 025 FPM - 015 R - 12
DH 025 FPA - 085 R - 12
DV 030 FPM - 035 R - 12
DH 030 FPA - 085 R - 12
DV 035 FPM - 111 R - 12
DH 035 FPM - 111 R - 12
DU 060 PFM - 680 R - 25
HS 075 FHM - 010
HW 075 FHM - 010
HS 120 FHM - 030
HW 120 FHM - 030
德国Ringspann离合器4884-039111-020H28
