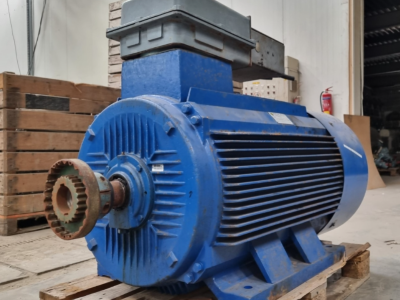

HOYER 4kW 三相异步电动机 HMA3 112M-4 型
1. 基本型号与参考
张曼丽
QQ：3541447690
手机：18500768072
电话：010-64714988-195
传真：010-84786709-667
邮件：sales95@handelsen.cn
型号：HMA3 112M-4
项目号/配置说明：01 / 3104112-4.00-050201-S-A00753
标准系列：符合IEC 60034标准
2. 通用数据
额定功率：4 kW
极数：4极
额定频率与电压/接法：
50 Hz运行时：400 V Δ / 690 V Y
60 Hz运行时：480 V Δ / 830 V Y
旋转方向：顺时针 (CW)
最大安装海拔：1,000米
电机保护：配备3个155°C的PTC绕组温度探测器
电气绝缘：标准绝缘（0.8 µs时 1350 V）
工业认证：CE， UKCA
3. 机械数据
机座/轴高：IEC 112
结构类型：B34
冷却方式：IC411 (自扇冷)
防护等级：IP55
绝缘等级：F级
机座材料：铝
轴承：
驱动端 (DE)：6306 2Z / C3 / DGBB (深沟球轴承)
非驱动端 (NDE)：6306 2Z / C3 / DGBB (深沟球轴承)
固定轴承端：驱动端 (DE)
转动惯量：0.016 kg×m²
重量：41.5 kg
涂装颜色：RAL 9005
腐蚀防护等级：C3L
4. 电气性能数据
50 Hz, 4 kW 运行参数：
满载电流：7.8 A (Δ接) / 4.5 A (Y接)
空载电流：3.88 A
额定转速：1458 rpm
功率因数 (100/75/50%负载)：0.83 / 0.75 / 0.68
效率 (100/75/50%负载)：88.6% / 89.7% / 88.8%
效率等级：IE3
额定扭矩：26.2 Nm
启动扭矩/额定扭矩 (Tst/Tn)：3.11
最大扭矩/额定扭矩 (Tmax/Tn)：3.3
启动电流/额定电流 (Ist/In)：9.36
温升等级：B级
工作制：S1 (连续工作制)
60 Hz, 4 kW 运行参数 (绕组变工况)：
额定转速：1750 rpm
效率等级：IE3
其他关键参数（满载电流、扭矩、启动特性等）亦有相应变化，具体数值见文档。
5. 环境与辅助特性
声压级：
50Hz: 58 dBA
60Hz: 63 dBA
环境温度范围：-20°C 至 40°C
主接线盒位置：驱动端 (DE) 顶部
主电缆：2x M20x1.5 接口，方向为从DE端看向右，材料为塑料
辅助电缆：1x M20x1.5 接口，位于NDE端，材料为塑料
接线板螺纹：M5
