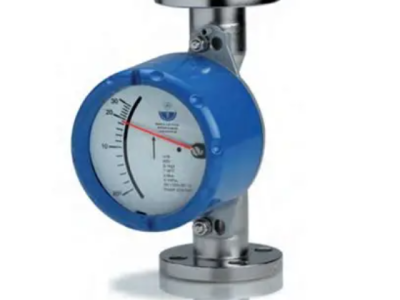

Kirchner und Tochter流量计KFS-RK1 PN 16 DN 50技术参数
一、 产品概述与工作原理
工作原理：流量计内部有一个安装在旋转弹簧加载轴上的半圆形挡板。流体通过时，挡板与环形管道之间的角度会随流量大小而变化。通过一个防断磁耦合装置，该运动被传递到外部指针进行指示。
主要特点：适用于水、酸、碱和气体；弹簧加载挡板；可水平或垂直安装；粘度影响小；材料选择广泛。
可选功能：可配备限位开关、4-20 mA 模拟量输出变送器、带 LC 显示屏的累加器或防爆型号。
| 张曼丽 QQ：3541447690 手机：18500768072 电话：010-64714988-195 传真：010-84786709-667 邮件：sales95@handelsen.cn |  |  |
二、 产品型号系列
KFS 系列包含多种型号，以满足不同监控和输出需求：
基础显示型：KFS（机械现场显示）。
带限位开关型：
电感式触点 (IK)：KFS-IK1 (1个触点)，KFS-IK2 (2个触点)，及对应的防爆型号 (Ex)。
电子触点 (IKS)：KFS-IKS1 (1个触点)，KFS-IKS2 (2个触点)，适合直接连接 PLC。
干簧管触点 (RK)：KFS-RK1 (1个触点)，KFS-RK2 (2个触点)。
带模拟量输出型：KFS-EM (带 4-20 mA 输出)，并可组合限位开关 (如 KFS-EM-IK1)。
带累加器型：KFS-EMZ (带累加器和 LC 显示屏)。
M40 表壳型：KFS-M40 系列，提供机械显示或带限位开关的变体。
防爆型号 (ATEX)：上述多种型号均可提供防爆版本 (标注 Ex)，适用于危险区域 (Zone 1 & 2)。防爆类型通常为本安型 (ia)，也可选隔爆型 (d)。
三、 主要技术参数
测量精度：5% FS (满量程)。
测量范围：最小量程比 1:10。资料提供了针对水 (20°C) 和空气 (标准状态) 的详细量程表，涵盖 DN25 至 DN600 多种口径的标准和特殊测量范围。
防护等级：IP66 (KFS-EM 为 IP67)。
环境温度：-25°C 至 +70°C (部分型号或条件有差异)。
过程连接：法兰连接，符合 DIN EN 1092-1、ASME B16.5、JIS B2220 等标准。
材料：
主体/内件：可选碳钢 (S355)、不锈钢 (1.4571)、PVC、PP、PVDF 等。
显示部件：KFS 为不锈钢 (1.4301) 表壳；KFS-EM/M40 为铝压铸表壳。
压力与温度范围：根据材质和口径不同，最大工作压力最高可达 PN40，介质温度范围从 -70°C 到 +200°C (需注意特定限制，如防爆型号或塑料材质)。
