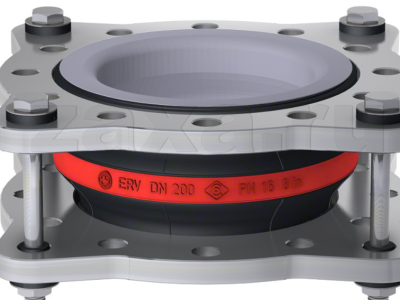

Elaflex Black Band / ERV-CR 橡胶膨胀节
一、 产品概述
Elaflex Black Band / ERV-CR 是一款由氯丁橡胶（CR）制成的橡胶膨胀节，主要用于管道系统中吸收位移、振动和噪音。产品由 FlexEJ Ltd 生产和销售。
二、 主要应用介质
适用介质： 冷/温水、游泳池水、海水、废水（弱酸或弱碱性）、含油冷却水、润滑油、油脂、空气、压缩空气。
不适用介质： 饮用水、酸、碱、化学品、燃油、柴油、汽油、航空燃油、石油、溶剂、其他碳氢化合物以及热压缩空气。
三、 结构与材料
内衬： 无缝、耐磨氯丁橡胶（CR）。
张曼丽
QQ：3541447690
手机：18500768072
电话：010-64714988-195
传真：010-84786709-667
邮件：sales95@handelsen.cn
增强层： PA 纺织帘线。
外层： 氯丁橡胶（CR）。
标识： 白色印记，包含“CR”、ERV DN ..、PN ..、生产日期。
法兰： 标配为可旋转的碳钢 DIN PN 10/16 法兰（镀锌），也提供多种其他法兰类型。
四、 工作条件
温度范围： 根据介质不同，通常在 -25°C 至 +90°C 之间，短期可达 +100°C。
导电性： 不导电。
五、 尺寸与规格表
产品提供从 DN 25 (1") 到 DN 1000 (40") 的多种尺寸。主要参数包括：
波纹管尺寸 (DN/in/mm)
长度 (BL, mm)
公称压力 (PN, bar)
重量 (kg)
有效面积 (Q:cm²)
法兰尺寸 (D, kØ, 螺栓数量与直径)
部件号 (Part number)，格式为 ERV-CR [DN].[PN]（例如：ERV-CR 25.16）。
六、 位移补偿能力
产品允许的静态位移范围（使用卡箍法兰，温度 ≤ 50°C）：
轴向压缩/拉伸 (L min. 至 L max.)： 根据尺寸不同，范围从 100mm 到 340mm。
横向位移 (Lateral)： 根据尺寸不同，范围从 ±15mm 到 ±40mm。
角向偏转 (Angular)： 根据尺寸不同，范围从 ±5° 到 ±30°。
注意： 上述数据不适用于组合位移情况。
ERV-CR 25.16
ERV-CR 32.16
ERV-CR 40.16
ERV-CR 50.16
ERV-CR 65.16
ERV-CR 80.16
ERV-CR 100.16
ERV-CR 125.16
ERV-CR 150.16
ERV-CR 200.10
ERV-CR 250.10
ERV-CR 300.10
ERV-CR 350.10
ERV-CR 400.10
ERV-CR 450.10
ERV-CR 450x250.10
ERV-CR 600.10
ERV-CR 700.10
ERV-CR 800.10
ERV-CR 900.10
ERV-CR 1000.10
