一、 产品概述

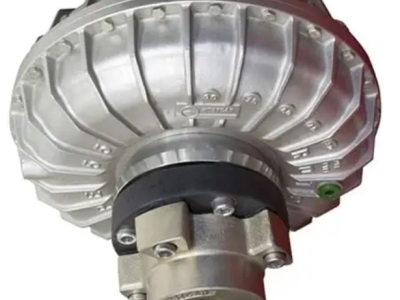

ROTOFLUID 液力耦合器是一种用于连接电机（驱动端）与机器（被驱动端）的柔性传动装置。其核心工作原理是利用离心力，通过内部油液在两个带有径向叶片的叶轮（泵轮和涡轮）之间传递扭矩，实现平稳启动、过载保护、阻尼扭振和自动负载调速等功能。
二、 核心优势
对传动系统的优势：实现平稳启动与渐进加速；自动负载调速；过载保护；阻尼扭振；传递预设扭矩值；允许使用直接在线启动电机。
ROTOFLUID 优势：附件种类丰富且可在基础单元上互换；轴-皮带轮系统尺寸适配性好；所有皮带传动型号均配备滚珠轴承以承受高标准径向载荷；水平应用型号配备弹性联轴器，便于径向更换弹性元件而无需移动设备。
三、 主要型号与安装方式
ALFA 系列：用于设备间的直连传动。可配备多种附件（如弹性联轴器、制动盘/鼓、齿轮联轴器、钟形罩等），便于安装和维护。
BETA 系列：用于平行轴间的皮带轮传动。也可配备延时充液腔。
安装方式：
标准安装：内件连接电机轴。优势包括：符合电机标准孔径、启动电流峰值低、制动器可直接安装在减速机轴上、弹性元件受力小。
反向安装：外件连接电机轴。适用于电机与齿轮箱之间的安装。优势包括：散热更好、油位调节和注油更方便、即使被驱动侧停止，安全装置功能仍可保证。
四、 关键技术特性
延时充液腔 (SCF/DCF)：
功能：通过额外腔室和校准喷嘴，限制启动时的扭矩，使电机能快速加速，同时不影响正常运行时的滑差。
类型：单腔 (SCF) 可将启动扭矩限制在额定扭矩的 150%-180%；双腔 (DCF) 可限制在 120%-150%。
优点：降低能耗、可调启动时间、限制启动电流以延长电机寿命、允许更高频率的启停。
启动特性曲线：手册通过对比曲线，展示了使用液力耦合器后，电机启动电流峰值显著降低且持续时间缩短，能更平顺地将负载加速至工作转速。
选型图表：提供了基于输入功率和转速选择耦合器型号的选型图，以及针对 50Hz 和 60Hz 标准电机的详细选型表。
五、 详细规格与尺寸
手册提供了所有型号的详细工程图纸和尺寸表，包括：
ALFA 系列各变体（如 K, K-S, KA, 带弹性联轴器/制动器/齿轮联轴器/盘式联轴器等）。
BETA 系列（J, X, Z 型）。
关键尺寸如轴孔 (D)、总长 (A)、安装尺寸、重量等。
六、 附件与选项
安全与保护装置：
易熔塞 (TF)：过热时熔化泄油，断开动力传递。有 96°C, 120°C, 145°C, 180°C 四种熔点可选（标准为 145°C）。
热敏开关插头 (TE)：过热时触发限位开关，发出警报或关闭电机，避免漏油。
电-热开关设备 (ET)：与热敏开关插头配合使用的微动开关装置。
速度与温度控制装置 (T09)：通过传感器监测转速和温度变化。
过载控制电子装置 (SCD)：通过监测从动半联轴器的转速下降来检测过载。
安装与维护工具：螺杆拉拔器 (VE 型) 和拉拔系统 (SE 型)，用于耦合器的拆卸。
其他选项：特殊安装方向、不同环境温度的注油、特殊润滑、防腐蚀保护等。
型号示例：
Westcar 71
Westcar 80
Westcar 90S
Westcar 90L
Westcar 100L
Westcar 112M
Westcar 30P
Westcar 132M
Westcar 30P
Westcar 160L
Westcar 180M
