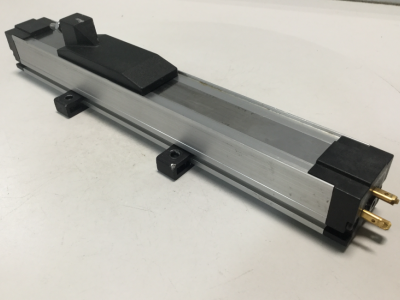

Novotechnik传感器TP1-1200-101-423-102
一、产品概述
NovotechnikTP1系列是一款基于非接触式磁致伸缩测量技术的直线位移传感器，适用于高精度、可重复的位置测量，测量长度可达4250毫米。其核心特点是采用浮动式位置标记器，实现机械解耦，从而在运行中无磨损，机械寿命无限。该传感器对污垢、灰尘和湿气不敏感，适用于恶劣工业环境，防护等级可达IP67/IP68。
二、关键特性
| 张曼丽 QQ：3541447690 手机：18500768072 电话：010-64714988-195 传真：010-84786709-667 邮件：sales95@handelsen.cn |  |  |
测量技术：非接触磁致伸缩技术，分辨率1微米（与长度无关）。
机械设计：铝制外壳（阳极氧化），标准长度范围50–4250毫米，可按25/50/100/250毫米步进定制。
环境适应性：工作温度-40°C至+85°C，抗冲击（100g/11ms）、抗振动（20g/5–2000Hz），适用于高振动环境。
电气接口：支持多种输出接口，包括模拟量（电压/电流）、数字接口（SSI、脉冲、增量式）及现场总线（CANopen、IO-Link）。
多位置检测：根据接口类型，可同时测量最多三个位置及速度。
三、接口类型与性能参数
模拟接口（电压/电流）
输出信号：0–10V、±10V、0–20mA、4–20mA等。
线性误差：±0.02% FS（最小±50µm），重复性＜0.03% FS。
采样率：2kHz（长度＜750毫米时）。
数字接口
SSI接口：支持24/25/26位编码（格雷码或二进制），分辨率可选1/5/10微米。
脉冲接口：支持1–3个位置标记，更新率1kHz。
增量式接口：输出A/B/Z信号（RS422差分），分辨率1或5微米，速度0.45m/s（1µm分辨率）。
现场总线接口
CANopen：符合CiA DS-301/DS-406标准，可编程节点ID、波特率（20–1000kbps），支持位置、速度、凸轮控制等功能。
IO-Link：符合IEC 61131-9，支持COM3（230.4kbps），可配置多位置/速度测量。
四、机械与电气连接
位置标记器：提供浮动式（工作距离0.5–12mm）和导向式（带球铰接）两种类型，材料为PA6或POM。
连接器系统：
M12接口：4针（IO-Link）、5针（CANopen）、8针（通用），带直型或弯型接头，防护等级IP67/IP68。
M16接口：6针/8针，支持焊接或螺钉端子，适用于屏蔽电缆。
电缆选项：屏蔽电缆长度1/3/5米，建议使用双绞线（STP）以减少干扰。
五、安全与认证
功能安全：支持安全相关系统设计（需厂家协助），MTTF达23–27年（依据DIN EN ISO 13849-1）。
EMC兼容性：符合EN 61000-4-2/3/4/6及EN 55011标准，抗静电放电（8kV）、射频干扰（10V/m）等。
其他认证：UL认证，适用于拖链环境。
六、应用领域
制造工程：塑料注塑、纺织、包装、钣金加工、木工设备。
自动化技术：高精度定位、速度监测、多轴控制系统。
列举型号
TP1-0100-101-411-102
TP1-0150-101-114-101
TP1-0500-101-411-102
TP1-0075-101-411-102
TP1-0150-101-411-102
