Hohner Automation‌空心轴编码器SERIE 80

Hohner Automation‌空心轴编码器SERIE 80

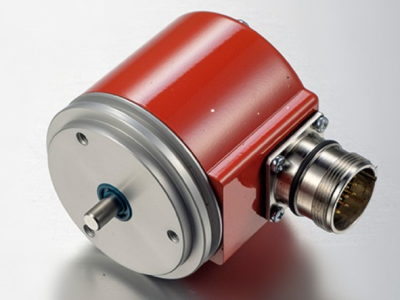

‌一、产品概述‌
SERIE 80 是一款适用于工业应用的增量式空心轴编码器，具有高分辨率（5000脉冲/转）、坚固结构和多种连接方式，适用于严苛的工业环境。

‌二、核心特性‌

• ‌机械规格‌

• 空心轴直径：Ø 30 mm、Ø 32 mm、Ø 38 mm、Ø 40 mm、Ø 42 mm

• 防护等级：IP65（防尘、防喷水）

  张曼丽            QQ：3541447690              手机：18500768072            电话：010-64714988-195            传真：010-84786709-667            邮件：sales95@handelsen.cn

• 机械转速：3600 rpm

• 工作温度范围：标准型 -20°C 至 +80°C；特殊定制型 -40°C 至 +80°C

• 抗振动/冲击：振动100 m/s²（10 Hz–2000 Hz）、冲击1000 m/s²（6 ms）

• 重量约0.7 kg

• ‌输出信号与电路‌

  输出电路类型	电源电压	频率	短路保护	极性反接保护
  NPN 开集电极（代码0）	11–30 VDC	100 kHz	非性	是
  推挽差分（代码1）	11–30 VDC	200 kHz	是	是
  RS422（TTL兼容，代码2）	5 VDC ±5%	300 kHz	是	否
  RS422（TTL兼容，代码6）	11–30 VDC	300 kHz	是	是

• ‌连接方式‌

• 黑（GND）、红（+UB）、黄（A）、绿（B）、棕（Ā）、蓝（B̄）、灰（Z）、橙（Z̄）、屏蔽层

• ‌电缆连接‌：径向电缆（标准2 米，其他长度可订制）

• ‌工业接头‌：M23 12针（顺时针）或 M12 8针（逆时针）

• 信号线定义（电缆颜色对应）：

‌三、安装与固定‌

• ‌轴固定方式‌：

1. ‌后置紧定螺钉‌（机械选项1）

2. ‌前置紧定螺钉‌（机械选项2）

• ‌防转系统‌：通过柔性法兰（如型号90.1025、90.1108）实现，需单独订购。

• ‌允许对中误差‌：

• 使用单个柔性法兰：轴向±0.5 mm，径向±0.3 mm

• 使用三个柔性法兰：轴向±0.4 mm，径向±0.2 mm

四、技术参数摘要‌

• 脉冲数/转：5000

• 轴承寿命：1×10¹⁰转

• 启动扭矩（20°C）：≤0.04 Nm

• 轴负载：轴向≤100 N，径向≤200 N

• 转子惯量：≤1–1.8 kg·cm²
