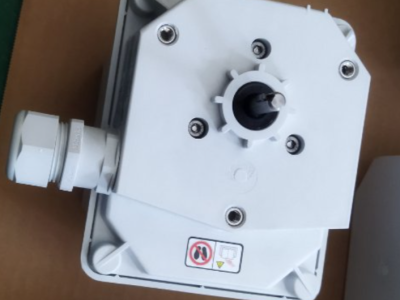

Stromag凸轮限位开关51_75_BM4Z_1098
一、 公司及产品概述
公司背景：Stromag（现隶属于 Regal Rexnord 集团）成立于1932年，是工业传动系统创新动力传动部件（包括联轴器、制动器、离合器和限位开关）的制造商。
产品定位：系列 51 / 51 DZ 是齿轮凸轮限位开关，属于行星齿轮限位开关，用于控制电流。
核心优势：模块化设计、凸轮在壳体内固定位置调节、大凸轮盘直径、可直接驱动编码器。张曼丽
QQ：3541447690
手机：18500768072
电话：010-64714988-195
传真：010-84786709-667
邮件：sales95@handelsen.cn
二、 主要技术特性与组件
基本限位开关 (Series 51 – Basic Limit Switch)
标准齿轮 (Standard Gear)：提供从 4.1NM 到 16000BM 共18种规格。
DZ齿轮 (DZ Gear)：差动齿轮，提供从 67DZ 到 14200DZ 共12种规格。
特点：行星齿轮形状配合、模块化设计、60mm大凸轮盘确保高开关点重复性。
应用：起重机、风电、舞台机械。
防护等级：IP20，适用于客户自行安装的壳体。
齿轮类型：
开关触点数量：支持配置 2、4、6、8 个开关触点，对应不同的长度尺寸 (L1, L2)。
齿轮数据 (Series 51 – Gear Data)
详细列出了每种齿轮规格在15°和40°凸轮盘下的额定转数、齿轮比和机械滞后。
规定了输入转速（1800 rpm）和用作转换开关时的最小输入转速。
开关触点 (Series 51 – Switching Contacts)
类型：98 (银触点，转换触点)、98P (银触点，扁插头连接)、98G (镀金触点，用于PLC应用)、99T (银触点，推动作触点)、99A (镀金触点，推动作触点)。
特性：强制断开、100万次机械开关操作。
电气数据：符合CCC, cUL, CSA, DGUV V17认证。常规热电流 Ith 为 10A，额定绝缘电压 Ui 为 250V。
三、 防护壳体选项
提供三种主要防护壳体，适应不同环境：
紧凑型壳体 (CxZ)：增强聚碳酸酯，IP65防护，适用于户外（起重机、舞台）。尺寸紧凑，通过增减垫片适应不同齿轮尺寸和触点数量。
标准防护壳体 (MxZ)：增强聚碳酸酯，IP66防护，适用于起重机、风电、舞台。模块化设计，可集成编码器，输入轴带滚珠轴承。
重型铝制壳体 (MH)：铝制，IP65防护，适用于钢铁厂等重载环境。可外置大型/重型编码器。
四、 可选功能与附件
防冷凝加热：PTC调节加热器（12-30V 或 110-250V AC/DC），适用于高湿度或温度变化环境。
可定制凸轮盘：标准凸轮角为15°，可免费提供40°凸轮盘。可根据要求定制15°至345°的任何凸轮角。
驱动法兰 (F+M)：便于适配起重机葫芦，弹性执行，带正向驱动。
电位计：经济型模拟测量方案，分单圈和多圈（5圈）版本，提供“N”（与凸轮盘同步）和“S”（快4.285倍）两种耦合方式。
模拟编码器：非接触式位置测量，寿命长。分不可编程型（12位分辨率）和可编程型（14位分辨率，可设置零点和转向）。
增量编码器：光学测量，3600脉冲/转，提供RS422或推挽输出。
编码器：
SSI多圈编码器：高精度，无齿轮（能量收集技术），SSI接口，分辨率可达14位（单圈）/39位（多圈）。
CANopen多圈编码器：高精度，CANopen协议，参数可通过软件配置。
电磁齿式离合器 (EZX)：用于舞台吊点葫芦，断电闭合的安全功能，齿数多，精度高。
五、 应用与市场
产品广泛应用于能源、非公路机械、冶金、船舶、运输、印刷、纺织、物料搬运等行业，具体应用包括风力发电机、输送系统、轧机、农业和工程机械、市政车辆、叉车、起重机、压力机、甲板绞车、柴油发动机、发电机组和舞台机械等。
