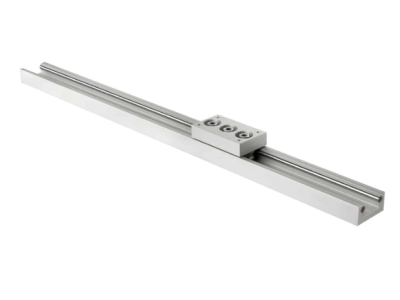

C.T.S.线性皮带导轨AL6060
核心结构与组件
系统由六个主要部分组成：
导轨：内部为带双滑块循环滚珠的钢轨，外部由带侧面固定槽的阳极氧化铝型材保护。张曼丽
QQ：3541447690
手机：18500768072
电话：010-64714988-195
传真：010-84786709-667
邮件：sales95@handelsen.cn
皮带：AT5型同步带，内含钢丝绳，外覆聚氨酯。
防护：带磁铁的不锈钢带，用于保护内部组件；小车前端配有刷子。
小车：阳极氧化铝板，集成导轨润滑系统。
安全：两端装有带防撞橡胶条的限位块。
可选附件：端部可提供G1/8"气动接口，用于产生负压（防止颗粒外泄）或正压（防止颗粒进入）。
型号AL6060详细规格
截面尺寸：60mm x 60mm。
小车负载与力矩：
力：Fy = Fz = 5062 N
力矩：Mx = 56 Nm, My = Mz = 266 Nm
型材参数：
惯性矩：Lx = 41.93 cm⁴, Ly = 46.41 cm⁴
截面模量：Wx = 12.58 cm³, Wy = 15.46 cm³
重量：2.73 kg/m
皮带与带轮：
皮带：AT 5/25
带轮：齿数Z=28，直径Ø=44.5 mm
皮带性能：抗拉强度1715 N，断裂强度6870 N，线性伸长140 mm
驱动头：包含齿轮箱法兰，轴径为12/14 mm (dH7)。
系统性能：
长度：6000 mm
定位精度：±0.1 mm
推荐速度：3 m/s*
推荐加速度：7 m/s²*
型号AL8080详细规格
截面尺寸：80mm x 80mm。
小车负载与力矩：
力：Fy = Fz = 7568 N
力矩：Mx = 121 Nm, My = Mz = 469 Nm
型材参数：
惯性矩：Lx = 113.90 cm⁴, Ly = 126.39 cm⁴
截面模量：Wx = 26.67 cm³, Wy = 31.59 cm³
重量：4.13 kg/m
皮带与带轮：
皮带：AT 5/32
带轮：齿数Z=36，直径Ø=57.3 mm
皮带性能：抗拉强度2160 N，断裂强度8655 N，线性伸长180 mm
驱动头：包含齿轮箱法兰，轴径为14/18 mm (dH7)。
系统性能：
长度：6000 mm
定位精度：±0.1 mm
推荐速度：3 m/s*
推荐加速度：7 m/s²*
