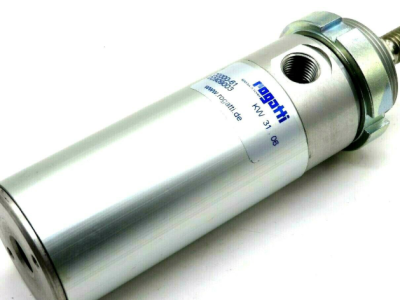

德国rogatti气动缸MAG-3105297
R3系列不锈钢圆形气缸，具体为双作用（double effect） 类型。该系列气缸专为卫生、易清洁的应用场景（如食品、化工行业）设计，采用全不锈钢结构和可维修的螺栓连接方式。
核心设计特点与技术规格
设计类型：不锈钢圆形气缸，双作用。
张曼丽
QQ：3541447690
手机：18500768072
电话：010-64714988-195
传真：010-84786709-667
邮件：sales95@handelsen.cn
活塞直径：提供从16mm到125mm共10种标准尺寸（16, 20, 25, 32, 40, 50, 63, 80, 100, 125）。
行程长度：可自由选择，为500mm。
连接方式：提供多种接口选项，包括M5螺纹以及G1/8, G1/4, G3/8, G1/2管螺纹。
安装位置：任意位置。
工作温度范围：-20°C 至 +80°C（标准密封版本）。
材料：关键部件（活塞杆、缸筒、前端及后端盖）均采用不锈钢1.4301制造。
工作压力：1 至 10 bar。
密封与阻尼选项
文档详细说明了三种不同的刮尘器（Stripper）和密封版本，以适应不同工况：
标准版本：适用于常规环境，密封材料为PU，符合欧盟法规EU 10/2011及FDA规定。
适用于干运行的版本：密封材料为PE/硅胶/不锈钢。PE和硅胶材料均符合FDA关于食品接触材料的相关规定（21 CFR 177.1540, 21 CFR 178.2010, 21 CFR 177.2600）以及德国联邦风险评估研究所（BfR）的建议。
高温版本：适用于-20°C至+120°C的环境，密封材料为氟橡胶（Viton），不适用于食品接触。
标准阻尼：采用弹性终端位置阻尼。
介质与润滑要求
工作介质：压缩空气。
空气质量要求：需符合ISO 8573-1标准（等级2.2.1，即颗粒度2级、露点2级、油浓度1级）及VDMA 15390。制造商强调，用户需根据实际工况选择过滤和干燥等级，并对因介质或环境变化导致的后果不承担责任。
润滑剂：批准用于USDA-H1（食品级）润滑。
其他特性与选项
可提供带磁性活塞的型号。
可根据要求提供耐高温密封、客户定制解决方案以及密封套件。
标识：采用激光打标，卫生且不易丢失，可根据要求添加客户Logo。
安装尺寸数据表
手册的核心部分是两个详细的安装尺寸表格，分别对应两种安装方式：
Mounting 53 前端螺纹安装：表格列出了所有10种活塞直径对应的详细尺寸，包括活塞杆直径（d1）、螺纹（d2）、连接螺纹、各部位直径（d3, d4, d5, d6, d8, d11）和高度（h1-h7, h14）等。
Mounting 55 后端摆动安装：表格同样列出了所有尺寸对应的关键安装尺寸，如活塞杆直径（d1）、螺纹（d2）、连接螺纹、各部位直径（d3, d4, d6, d7）和高度（h1-h3, h5, h6, h8）以及宽度（b1）等。
