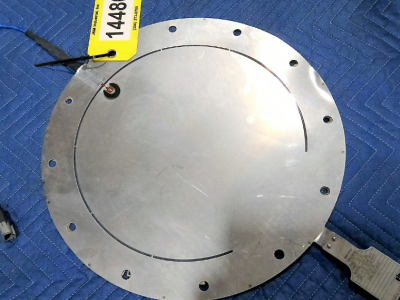

Fike爆破片Poly-SD系列
一、 产品概述
该文件是Fike公司Poly-SD系列爆破片的详细技术规格表。Poly-SD是一种非碎片化、多功能爆破片，适用于液体、蒸汽和多相流介质。其设计的光滑环形密封面有助于防止物料堆积，使其特别适用于聚合工艺。该产品也常用于隔离安全阀与工艺介质，以防止阀门腐蚀或堵塞。
二、 主要特性与优势
设计独特：光滑密封面设计，防物料堆积；具备失效安全设计，即使安装颠倒或受损，也能在额定爆破压力或以下泄压。
性能优异：通过下游侧的刻痕控破压力和开启特性，有三种刻痕配置以适应广泛的压力范围；可在其额定爆破压力的90% 下操作；在广泛的压力范围内无需真空支撑即可承受全真空。
应用广泛：适用于液体、蒸汽或多相介质；提供零制造范围选项；设计为非碎片化。
三、 安全阀应用
Poly-SD系列是安全阀隔离的理想选择。用于隔离安全阀时，可采用0.9的组合系数。更高的组合系数可根据ASME规范第VIII卷第1册通过测试和认证确定。
四、 技术参数详表
文件的核心是两张大尺寸的最小/爆破压力表，分别对应“不承受全真空” 和“承受全真空” 两种型号，涵盖多种材料：
适用材料与温度：包括316/316L不锈钢（482°C）、Inconel 600（593°C）、Monel 400、Nickel 200/201、Hastelloy C276、钽、铝1100和银等。
通径范围：从 0.5英寸 (DN 15) 到 24英寸 (DN 600)。
爆破压力范围：表格详细列出了每种材料在不同通径下的最小和爆破压力值（单位：PSIG和BARG）。例如，对于“承受全真空”的316L SST型号，DN 50 (2")的爆破压力范围为200至1600 PSIG。
特殊说明：铝和银材质的操作比率为80%；带涂层爆破片的爆破压力需降额50%。
五、 选项与配件
可选涂层：可提供氟聚合物内衬（232°C）、聚氨酯涂层（121°C）或特氟龙涂层（232°C）。
夹持器：使用专用的Poly-SD型夹持器安装，标准材质为碳钢和316不锈钢，可适配标准管道法兰。常与Viscous Tee（详见数据表R.1.10.01）配合使用。
六、 制造范围与性能公差
制造范围：根据指定的爆破压力值（PSIG @ 72°F），提供了从“+14% / -7%”到“+6% / -3%”不等的制造范围百分比，并可选零范围。
爆破/性能公差：对于标记爆破压力≤40 PSIG的，公差为±2 PSIG；>40 PSIG的，公差为±5%。
七、 性能属性与如何指定
关键属性：操作比率90%、非碎片化、耐真空、适用于聚合物、液体、蒸汽/气体介质，兼容螺栓/预扭矩型夹持器。
订货需提供信息：尺寸、真空要求（是/否）、爆破压力（及温度）、密封材料、所需认证（如ASME、CE）。
