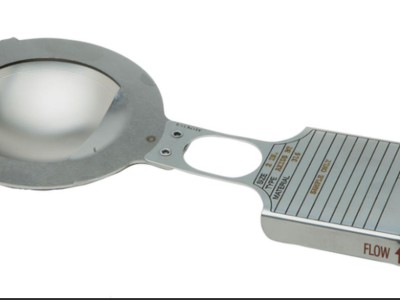

德国STRIKO反向作用金属爆破片SU-R DN100是一款专为高危工业环境设计的高性能压力泄放装置，其可耐受高达140%的背压（即反压可达爆破压力的1.4倍），在化工、石化、制药、能源等行业中，为设备与人员安全提供可靠保障。
一、核心结构设计：反向作用 + 剪切环，精准控压
SU-R型爆破片采用反向作用（Reverse Acting）结构，拱顶凹向介质侧，使工作压力均匀分布于拱面，显著提升对脉动压力和循环载荷的耐受能力，特别适用于压缩机出口、反应釜等存在中高强度压力波动的工况。
其关键创新在于内置剪切环（Shear Ring），作为爆破阈值的“压力哨兵”。当系统压力达到预设值时，拱顶瞬间反向弹跳并触发剪切环断裂，实现快速、可控泄压，爆破公差可控制在±5%以内，远优于行业平均水平。
二、关键性能参数：宽泛适配，高可靠性
表格
| 张曼丽 QQ：3541447690 手机：18500768072 电话：010-64714988-195 传真：010-84786709-667 邮件：sales95@handelsen.cn |  |  |
参数类别 技术规格
公称通径 DN25 – DN250（DN100为标准规格）
爆破压力范围 0.3 bar(g) – 70 bar(g)，支持定制
工作比率 高达90%，允许长期在接近爆破压力下运行
背压耐受能力 可承受高达爆破压力140%的反压，无需额外平衡装置
温度范围 -200 °C 至 +480 °C，适配极端高低温场景
材质选项 标准为316L不锈钢，可选Inconel、Hastelloy等耐腐蚀合金
开启特性 无碎片设计，避免下游污染，保障系统清洁
安装方式 法兰间夹持，配合SHU或SHU Pro支架使用
三、典型应用场景：多行业安全防线
化工与石化
用于反应釜、蒸馏塔、管道系统，应对高温高压、腐蚀性介质及压力脉动，防止安全阀堵塞。
制药与生物工程
凭借无碎片、零泄漏、高洁净度特性，适用于发酵罐、灭菌器（SIP/CIP）等无菌环境，保障产品安全。
能源与动力系统
应用于锅炉、压缩空气系统、LNG储罐，耐受极端温度与压力变化，确保运行安全。
气体储运与油气回收
在罐车、储罐中提供精准泄压，防止超压破裂，支持ATEX防爆认证型号。
安全阀前置保护
安装于安全阀前，隔离腐蚀性或易结晶介质，延长阀门寿命，降低维护成本。
四、安装与维护要点
必须配合专用支架使用：推荐SHU（标准型）或SHU Pro（预扭矩型）支架，确保密封可靠。
法兰兼容性：支持ASME B16.5、EN 1092-1、HG/T 20592等标准，密封面可选RF、FF、RTJ。
禁止使用PTFE生料带：应选用金属缠绕垫片或专用密封垫，防止安装失效。
爆破后需更换：属于一次性使用装置，泄压后必须更换新品，确保下次防护有效。
德国STRIKO SU-R系列凭借其精密工程设计与严苛质量控制，已成为全球高危工业领域信赖的安全屏障，尤其在DN100规格下，兼具流量通过性与安装灵活性，是复杂工况下的优选解决方案。
