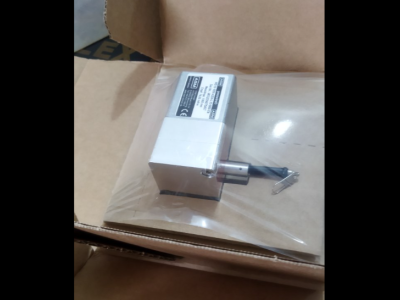

ASM WS10SG电缆延长位置传感器
在工业4.0浪潮席卷全球的今天，电子制造企业正面临生产效率、灵活性与质量控制的严峻挑战。作为ASM太平洋科技（ASM PT）集团旗下SMT解决方案部的核心产品，WS10SG电缆延长位置传感器以精密测量、智能适配、可靠耐用三大核心优势，成为电子生产线自动化升级的“隐形守护者”。
ASM WS10SG - 电缆延长位置传感器
技术资料：
测量范围 100 / 125 / 375 / 500 / 750 / 1000 / 1250 mm 100 / 125 / 375 / 500 / 750 /
1000 / 1250
分辨率模拟：准无限
输出电位器 1 kΩ
电压 0 ... 10 V
电流 4 ... 20 mA，2 线
电流 4 ... 20 mA，3 线
电流输出，可编程
电压输出，可编程
信号调节器 SSI 12 位
信号调节器 SSI 14 位
信号调节器 SSI 16 位
R1K
10V
420A
420T
管理界面
紫外线照射
ADSI
ADSI14
ADSI16
线性 ±0.10% f.s. （标准）
±0.05% f.s. （选修的）
L10
L05
传感装置精密电位器
材料 POM、铝
测量电缆：不锈钢
防护等级 IP65（仅带配对连接器）
电缆固定 M4 电缆固定
电缆夹
M4
SB0
连接接头 M12，8 针 M12
温度范围 -20 ... +85 °C
重量约 450 克
一、精准测量：打破传统束缚，赋能柔性生产
WS10SG采用精密电位器传感技术，提供100mm至1250mm的七档测量范围，满足从微小元件到大型组件的全场景需求。其**±0.10% f.s.（标准）的线性精度，在选修模式下可提升至±0.05% f.s.**，远超行业平均水平。例如，在SMT贴装环节，传感器可实时反馈贴片机吸嘴位置，将元件贴装精度控制在±0.05mm以内，显著减少虚焊、偏移等缺陷。
| 张曼丽 QQ：3541447690 手机：18500768072 电话：010-64714988-195 传真：010-84786709-667 邮件：sales95@handelsen.cn |  |  |
客户价值：
适用于高精度PCB组装、半导体封装等场景，助力企业通过ISO 9001:2015质量体系认证；
支持多档位快速切换，适配不同规格产品换线需求，缩短停机时间30%以上。
二、智能输出：多维信号适配，简化系统集成
WS10SG提供模拟/数字双模式输出，满足不同工业场景的兼容性需求：
模拟信号：0-10V电压输出（10V）、4-20mA电流输出（420A/420T），支持PLC、HMI等设备无缝对接；
数字信号：SSI 12/14/16位编码器（ADSI/ADSI14/ADSI16），实现高速数据传输，响应时间<1ms；
可编程输出：通过管理界面自定义信号类型，避免设备改造成本。
客户案例：
某汽车电子制造商在DEK印刷机平台集成WS10SG传感器，通过4-20mA电流输出实时监控刮刀位置，将印刷缺陷率从5%降至0.8%，年节约返修成本超200万元。
三、可靠耐用：严苛环境下的稳定表现
材料工艺：传感器主体采用POM（聚甲醛）与铝合金，兼具轻量化与抗冲击性；测量电缆为不锈钢材质，耐磨损、抗腐蚀；
防护等级：IP65（配M12连接器），防尘防水，适应喷漆车间、户外设备等恶劣环境；
温度范围：-20℃至+85℃，满足南北极科考设备、高温烘烤线等极端工况需求。
客户反馈：
“在东南亚湿热环境中，WS10SG连续运行2年无故障，远超同类产品平均寿命。”——某消费电子代工厂技术主管
四、ASM SMT解决方案：从单点突破到全局优化
作为全球最大的SMT设备供应商，ASM SMT解决方案部通过SIPLACE贴装平台+DEK印刷机+WS10SG传感器的协同网络，帮助客户实现：
数据互联：传感器实时数据上传至MES系统，生成设备健康报告，预测性维护准确率达90%；
产能提升：某手机制造商通过传感器优化贴片机运动轨迹，将UPH（单位小时产能）从3500提升至4200；
质量追溯：SSI信号记录每个元件的贴装位置，支持全生命周期质量追踪。
