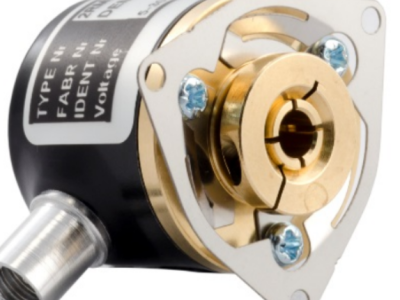

Scancon编码器SCH24
一、 产品概述
型号：SCH24
张曼丽
QQ：3541447690
手机：18500768072
电话：010-64714988-195
传真：010-84786709-667
邮件：sales95@handelsen.cn
类型：空心轴增量式编码器
主要特征：外径24毫米，空心孔径范围2毫米至4毫米，最高分辨率可达7500脉冲/转（ppr），防护等级IP 64（IDC连接器选项为IP 50）。
二、 电气规格
编码类型：增量式
分辨率：1 至 7500 ppr（脉冲/转），提供多种标准分辨率可选。
供电电压：4.5 Vdc（最小）至 30 Vdc（最大）。
输出格式：两通道（A, B）正交信号，带索引（Z）通道，可选互补输出（A-, B-, Z-）。
相位方向：从编码器安装端看，A相B相为顺时针（CW）方向。
输出电路：支持多种类型，包括推挽式、差分式（26C31线路驱动器）、以及专为5V设计的OL7272线路驱动器。
精度：±0.8角分。
频率响应：最高200 kHz。
电气保护：具有反极性保护和输出短路保护。
抗扰度：符合EN61000-6-2（工业环境）和EN61000-6-3（居住、商业和轻工业环境）电磁兼容性（EMC）标准。
三、 机械规格
材料：
外壳：黄铜
端盖：电镀钢（扁平电缆选项为铝）
空心轴：黄铜
重量：编码器约35克，电缆每米约50克。
轴承寿命：在额定负载下大于1.9 × 10^10转。
最大轴速：12,000 rpm。
启动扭矩：在25°C时小于0.005 Nm。
轴负载：
轴向：最大20 N（4.5磅）
径向：最大20 N（4.5磅）
四、 环境规格
工作温度：-40°C 至 +85°C（注意：部分高分辨率型号工作温度范围为-20°C至50°C）。
存储温度：-40°C 至 +85°C。
防护等级：IP 64 / Nema 4（近似），扁平电缆选项为IP 50 / Nema 5（近似）。
湿度：98% RH（无冷凝）。
抗冲击：100 G / 11 ms。
抗振动：10-2000 Hz / 10 G。
抗碰撞：10 G / 16 ms（1000次，3轴）。
五、 连接选项
电缆类型：
标准电缆：5芯（26 AWG），标准输出。
差分电缆：8芯双绞屏蔽电缆（30 AWG），差分输出。
扁平电缆：10芯带IDC连接器的扁平电缆（仅IP 50防护等级）。
连接器选项：M9 5针（标准输出）、M9 8针（差分输出）、无连接器或IDC连接器（扁平电缆）。
六、 订购代码说明
订购代码结构（例如：SCH24 – 1024 – D – 02 – 14 – 64 – 01 – S – 00 – S1），用于指定分辨率、输出类型、轴尺寸、防护等级、电缆长度、电缆出口方向、连接器和弹簧联轴器等配置。
