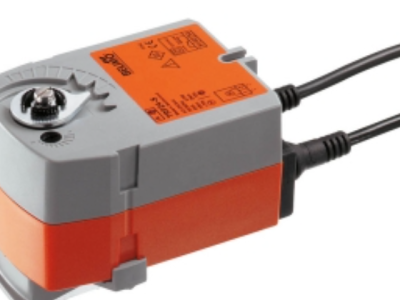

Belimo旋转执行器SF24A-SR
1. 产品概述
Belimo SF24A-SR 是一款用于暖通空调（HVAC）系统的连续旋转执行器，具备紧急复位功能，适用于调节风阀（最大风阀面积约 4 m²）。其核心特点包括：
控制方式：通过 2–10 V 模拟信号连续控制。
紧急复位功能：电源中断时，通过内置弹簧自动将风阀复位至预设安全位置。
手动调节：支持手动操作并可通过锁定开关固定位置。
2. 关键电气与机械参数
表格
| 张曼丽 QQ：3541447690 手机：18500768072 电话：010-64714988-195 传真：010-84786709-667 邮件：sales95@handelsen.cn |  |  |
电机扭矩20 Nm（紧急复位扭矩同为 20 Nm）控制信号输入2–10 V（输入阻抗 100 kΩ）位置反馈信号2–10 V（最大负载电流 0.5 mA）旋转角度最大 95°（可通过机械限位调节，步进 2.5%）运行时间150 s/90°（电机），紧急复位 <20 s（-20–50°C）功率消耗运行 5 W，待机 3 W，设计容量 7 VA防护等级IP54（NEMA 2 外壳）认证标准CE（2014/30/EU）、UL（cULus）、IEC/EN 60730-1/2-14
3. 安装与操作特性
直接安装：通过通用夹紧块直接固定在风阀轴上，附带防转装置。
手动操作：配备手摇曲柄，可在任意位置锁定；通电后自动解锁。
环境适应性：工作温度 -30–50°C，存储温度 -40–80°C，最高湿度 95% 非冷凝。
寿命：至少 60,000 次紧急复位循环。
4. 安全与合规说明
应用限制：仅用于固定 HVAC 系统，禁止用于移动交通工具（如飞机）。
户外使用：需避免直接暴露于水、冰、雪、阳光或腐蚀性气体。
安装要求：必须由授权专业人员安装，遵循当地法规。
维护与处置：设备不可现场打开或维修；废弃时需按电子垃圾法规处理。
5. 可选配件
电气配件：辅助开关（S2A-F）、反馈电位器（P1000A-F）、信号转换器（Z-UIC）、位置指示器（SGA24/SGE24 等）。
机械配件：轴延长件（AV8-25）、夹紧块（K7-2）、球头关节（KG10A/KG8）、杠杆（KH8/KH-AFB）、安装套件（ZG-AFB）等。
