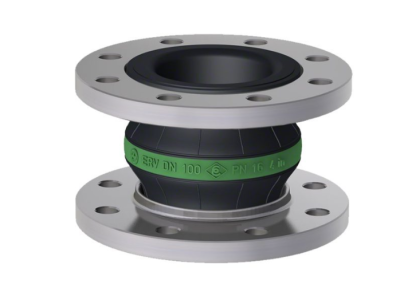

一、 产品概述
产品型号：ERV-GS
主要应用：适用于石油基产品、芳烃含量最高50%的燃料、含油性防腐添加剂的冷却水、润滑油、液压油及海水。
关键特性：
温度范围：-20°C 至 +90°C（取决于介质），短期可达 +100°C。
防火性能：符合 ISO 15540 标准，可在 800°C 下耐火长达 30 分钟。
导电性：具有静电消散功能。
结构：无缝丁腈橡胶（NBR）内衬，耐磨；钢丝帘线增强；氯丁橡胶（CR）外覆层。
标记：两条黄色色带，标有 ERV DN、PN 及生产日期。
法兰：旋转式，碳钢镀锌，标准为 DIN PN 10/16。
| 张曼丽 QQ：3541447690 手机：18500768072 电话：010-64714988-195 传真：010-84786709-667 邮件：sales95@handelsen.cn |  |  |
二、 产品规格与选型数据
文档提供了详细的规格参数表，用于根据管道尺寸选择对应的膨胀节型号。关键参数包括：
公称直径 (DN)：覆盖从 25 mm (1") 到 600 mm (24") 的广泛尺寸范围。
压力等级 (PN)：主要为 16 bar 和 10 bar（针对更大尺寸）。
波纹管尺寸：列出了对应每个 DN 值的波纹管长度 (BL)、安装长度范围、重量、有效面积等。
部件编号：每个规格都有对应的订货号（如 ERV-GS 50.16）。
三、 允许的运动范围
表格详细说明了在不同波纹管长度 (BL) 和公称直径 (DN) 下，ERV-GS 膨胀节在静态使用（配合卡箍法兰，温度 ≤ +60°C）时允许的三种运动范围：
轴向运动：压缩 (L min.) 与拉伸 (L max.) 的允许长度变化。
横向运动：允许的横向偏移量 (± l mm)。
角向运动：允许的偏转角度 (± α °)。
重要提示：表中数据不适用于复合运动。具体计算需参考手册第475页或咨询销售团队。
四、 允许的真空度
表格列出了不同 DN 值下，膨胀节在四种配置状态时的最大允许真空度（单位：mbar）：
无真空支撑装置
配备真空支撑碟片 (VSD)
配备真空支撑环 (VSR)
配备真空支撑环 (VSRV)
关键条件：数据基于室温、新膨胀节、标准安装长度及非溶胀介质测得。对于溶胀介质需使用安全系数。压缩安装可提高真空耐受性，而达到最大允许拉伸 (L max.) 会使真空耐受性降低50%，此时推荐使用真空支撑螺旋或支撑环。
