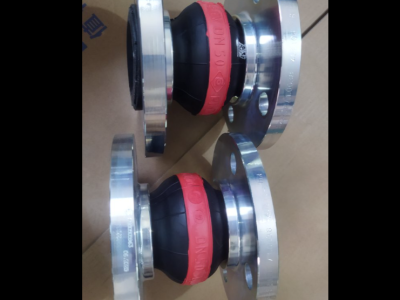

ELAFLEX橡胶膨胀节ERV-GS HNBR
一、 产品概述
产品名称：ERV-GS HNBR 橡胶膨胀节。
主要材料：内衬（Liner）采用高耐磨、无缝的氢化丁腈橡胶（HNBR）；增强层（Reinforcement）为镀锌钢丝帘线；外覆层（Cover）为氯丁橡胶（CR）。
应用介质：适用于矿物油产品、芳香烃含量最高50%的DIN标准燃料、含油防腐添加剂的冷却水、润滑油/液压油以及海水。
性能特点：具有优异的耐老化、耐候性和耐臭氧性；符合ISO 15540标准，在800°C下具有长达30分钟的防火性能；具有导电性。
| 张曼丽 QQ：3541447690 手机：18500768072 电话：010-64714988-195 传真：010-84786709-667 邮件：sales95@handelsen.cn |  |  |
二、 技术参数
温度范围：介质依赖性温度范围为-35°C至+100°C，短时可达+120°C。
压力等级：公称压力PN 16（部分尺寸为PN 10）。
尺寸规格：提供了从DN 25（1英寸）到DN 600（24英寸）共15种标准尺寸的详细规格表，包含：
法兰尺寸（D, k, n x ф）
波纹管尺寸（BL）
近似重量（kg）
有效面积（Q）
部件型号（Part Number）
三、 允许的运动范围
文档定义了在安装支撑环法兰且温度不超过+60°C的条件下，ERV-GS HNBR型号允许的静态运动范围（非组合运动），参数包括：
安装长度（EL）：最小和最大安装长度。
轴向运动（L）：压缩（L min.）和拉伸（L max.）范围。
横向运动（Ł）：允许的偏移量（±mm）。
角向运动（†）：允许的偏转角度（±°）。
注：表格数据不适用于组合运动，组合运动需参考计算说明或咨询销售团队。
四、 允许的真空度（负压）
以表格形式列出了不同通径（DN）在四种配置下的最大允许真空度（单位：mbar）：
无真空支撑装置（without VSD/VSR）
带真空支撑螺旋（with VSD/TAS）
带真空支撑环（with VSR）
带真空支撑环（with VSRV）
注：数据基于标准安装长度、室温及非溶胀介质的新膨胀节测得。对于溶胀介质需考虑安全系数。压缩安装可提高真空耐受性，而最大拉伸安装会降低真空耐受性达50%。
