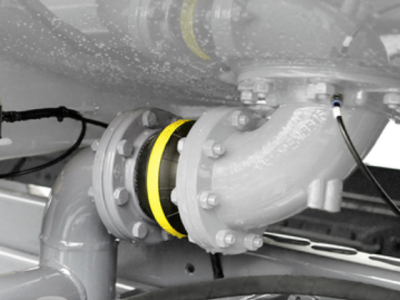

ElaflexERV-G系列橡胶补偿接头
管道应力的守护专家
针对管道因热胀冷缩、振动和安装误差产生的应力问题，ERV-G橡胶补偿接头提供了一种高效、可靠且经济的柔性连接解决方案。
核心特点
补偿能力：可同时吸收轴向（压缩/拉伸）、横向和角度位移。
显著的减振降噪：有效隔离水泵、压缩机等设备振动，保护管道和设备，营造安静环境。
安全与耐用：多层结构（丁腈内衬、高强度帘线、氯丁胶外覆）确保承压与耐久性。标有黄色标识带的型号可消散静电，适用于输送石油产品、燃料（乙醇含量≤85%）、航空燃料、城市燃气和天然气（液化石油气除外）。
轻便且经济：相比金属补偿器，重量更轻，安装便捷，成本效益高。
| 张曼丽 QQ：3541447690 手机：18500768072 电话：010-64714988-195 传真：010-84786709-667 邮件：sales95@handelsen.cn |  |  |
关键性能参数（部分型号示例）
适用范围：公称通径 DN 25 - 1000 mm。
设计压力：标准为 PN10（对应DN25-150的部分型号可达PN16）。
温度范围：标准介质下，工作温度 -20°C 至 +90°C，短时可达 +100°C。
位移示例（以标准安装长度为例）：
DN 100：可补偿轴向位移±30mm，横向位移±20mm。
DN 150：可补偿轴向位移±30mm，横向位移±15mm。
法兰标准：标配为碳钢镀锌旋转法兰（DIN PN 10/16），支持定制。
ERV-GR 50.16 SS DN 50 PN 16, Baulänge: 130 mm
ERV-G 25.16 DN 25 PN 16, Baulänge: 130 mm
ERV-GS HNBR 40x130.16 DN 40 PN 16 Baulänge: 130 mm
ERV-GS HNBR 50x130.16 DN 50 PN 16 Baulänge: 130 mm
ERV-GS HNBR 65x130.16 DN 65 PN 16 Baulänge: 130 mm
ERV-GS HNBR 80x150.16 DN 80 PN 16 Baulänge: 150 mm
ERV-GS HNBR 125x150.16 DN 125 PN 16 Baulänge: 150 mm
ERV-GS HNBR 200x175.16 DN 200 PN 16 Baulänge: 175 mm
主要应用领域
暖通空调（HVAC）、化工、电力、船舶、供水及污水处理等行业的管道系统，用于补偿热位移、设备位移及减振。
选型与安装要点
明确需求：确定管道口径、所需补偿的位移量、介质和温度。
查看型录：依据型录表格选择对应口径、压力等级和安装长度（如130、150、160mm等）。型号命名规则清晰，如 ERV-G 100x150.16 代表DN100，安装长度150mm，压力等级PN16。
注意安装：使用符合标准的配对法兰，确保螺栓均匀紧固。严禁超过产品允许的最大位移范围使用，安装时必须预留足够的运动空间。
真空应用：如需用于真空工况，请注意型录中提供的允许真空度表。通过压缩安装或选配真空支撑环/螺旋可提升抗真空能力。
