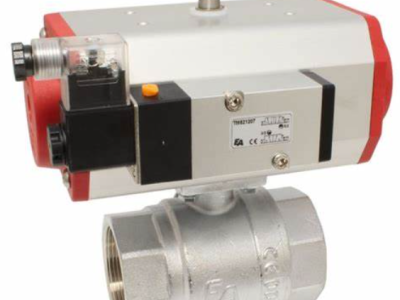

EA (END Armaturen)EE620632气动旋转执行器
一、 产品概述
产品名称：ED/EE系列EE620632气动旋转执行器。
基本类型：张曼丽
QQ：3541447690
手机：18500768072
电话：010-64714988-195
传真：010-84786709-667
邮件：sales95@handelsen.cn
ED型：双作用执行器，通过压缩空气实现双向驱动。
EE型：单作用（弹簧复位） 执行器，压缩空气驱动一个方向，弹簧力使其复位。
核心设计：采用双活塞设计，通过两个反向运动的活塞和齿条将力传递到一个共同的齿轮上，实现了在紧凑尺寸下的高扭矩输出和整个行程中的线性扭矩传递。
主要应用：设计用于操作球阀和蝶阀。
旋转角度：标准为90°，可通过末端位置调节螺钉进行 ±6° 的调整。
二、 技术规格
工作温度：标准环境温度为 -20°C 至 +80°C。可根据要求提供高温（最高+140°C）或低温版本。
控制压力：2 至 10 bar。
控制介质：经过过滤的压缩空气，至少符合 PNEUROP / ISO 等级 4 标准（关于残余油、灰尘和水含量）。
安装与接口：
底部有4个或8个符合 DIN ISO 5211 标准的螺纹孔用于安装。
驱动轴符合 DIN 3337 标准。
提供符合 NAMUR 标准的接口，用于安装电磁阀和位置指示器。
三、 材料与表面处理
主要部件材料：
壳体：阳极氧化铝合金。
端盖：纤维增强塑料（红色）。
活塞：纤维增强塑料。
齿轮：不锈钢。
密封件：NBR（丁腈橡胶）或可选FKM（氟橡胶）。
导向环：低摩擦塑料（POM）。
可选表面涂层（需在型号后添加后缀指定）：
阳极氧化（标准）：银色哑光，提高滑动性和耐化学性。
硬质涂层 (/HC)：深灰至黑色，高表面硬度和耐化学性。
化学镀镍 (/CN)：铬色，高硬度和最佳耐化学性，适用于食品应用。
PTFE功能涂层 (/PF)：炭灰色金属色，低摩擦系数，防粘，食品级。
四、 型号命名规则与选型
型号示例：
ED620552第1-2位：
ED= 双作用执行器；EE= 单作用（弹簧复位）执行器。第3位：壳体材料，
6= 铝合金。第4位：密封材料，
2= NBR，3= FKM。第5-7位：活塞直径（单位：mm），例如
055= 55 mm。第8位：安装和连接方式，例如
2= DIN八角轴，6= DIN八角轴带F04安装接口（仅限Sk 43和Sk 55规格）。
EE620432
EE620436
EE620552
EE620556
EE620632
EE620702
EE620852
EE621002
