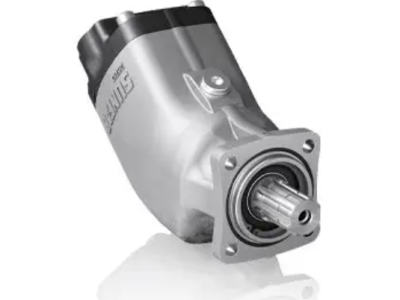

Sunfab马达 SCM-047W-N-SB4-B13-S2U-1S2
一、 产品概述
SCM 010-130 ISO 是一款坚固耐用的轴向柱塞马达系列，特别适用于移动液压设备。该系列采用弯轴设计，配备球形活塞，结构紧凑、运动部件少、启动扭矩高、可靠性强。排量范围覆盖 10 至 130 cm³/rev，最大工作压力可达 400 bar。
二、 核心特点与优势
高可靠性：得益于材料选择、硬化工艺、表面处理和质量保证的制造流程。
高承载能力：配备尺寸充足的锥形滚子轴承，允许高轴负载，具备优异的转速特性。
张曼丽
QQ：3541447690
手机：18500768072
电话：010-64714988-195
传真：010-84786709-667
邮件：sales95@handelsen.cn
高转速：支持高最大转速。
运行平稳：在整个速度范围内运行平稳。
高效率：整体效率高。
配置灵活：提供多种轴和连接配置。
高旋转刚度：适用于高角加速度应用。
可选速度传感器：可配备速度传感器（选项）。
三、 主要技术参数
型号与排量：
型号：SCM 010, 012, 017, 025, 034, 040, 047, 056, 064, 084, 090, 108, 130。
排量 (cm³/rev)：对应为 9.6, 12.6, 17.0, 25.4, 34.2, 41.2, 47.1, 56.7, 63.5, 83.6, 90.7, 108.0, 130.0。
工作压力：
最大间歇压力：400 bar (SCM 130 为 350 bar)。
最大连续压力：350 bar (SCM 130 为 300 bar)。
转速范围：
最大间歇转速：5200 至 8800 rpm (随排量增大而降低)。
最大连续转速：4700 至 8000 rpm。
最小连续转速：300 rpm (所有型号)。
功率与扭矩：
最大间歇功率：15 kW (SCM 010) 至 285 kW (SCM 130)。
最大连续功率：41 kW (SCM 010) 至 135 kW (SCM 130)。
理论启动扭矩：0.15 Nm/bar (SCM 010) 至 2.06 Nm/bar (SCM 130)。
转动惯量与重量：
转动惯量：0.9 x 10⁻³ kg·m² (SCM 010-017) 至 30.5 x 10⁻³ kg·m² (SCM 108-130)。
重量：8.5 kg (SCM 010-017) 至 30.5 kg (SCM 108-130)。
四、 配置选项
安装法兰：符合 ISO 3019-2 标准，提供多种尺寸 (I41 至 I45)。
旋转方向：独立 (W)。
轴封：标准为 FPM (耐高压、高温)。低于 -25°C 的应用需联系 Sunfab。
连接端盖：提供多种角度和类型的端口连接 (S1, S2, S3, V1, V2, R1, K3)，符合 SAE J518 code 62 标准。
连接螺纹：提供 ISO G (螺纹)、Metric (法兰)、UN (通用) 等多种标准。
轴类型：
花键轴：符合 DIN 5480 标准 (W20 至 W45)。
平键轴：符合 DIN 6885 标准 (K20 至 K45)。
定制轴：如 X30 (无键圆柱轴)。
速度传感器：可选无传感器 (00)、预留接口 (P1) 或已安装传感器 (S1-PNP 型, S2-NPN 型)。
五、 安装与使用要点
轴负载：
提供了不同型号马达允许的最大径向负载 (Fr)、轴向负载 (Fa+ 和 Fa-) 以及力作用点距离 (D) 的详细数据。负载方向对轴承寿命有显著影响。
壳体压力与冷却：
最大壳体压力：随转速变化，在 1500 rpm 时为 7 bar，在最高转速时可低至 2.5 bar。
壳体冲洗：建议对壳体进行冲洗以控制泄油温度。SCM 010-034 建议冲洗流量为 2-8 L/min，SCM 040-064 为 4-10 L/min，SCM 084-130 为 6-12 L/min。当连续转速分别超过 2800、2500、2200 rpm 时建议冲洗。
温度限制：系统油温不得超过 60°C，泄油温度不得超过 115°C。
液压油与过滤：
液压油：推荐使用符合 ISO HM 或 DIN 51524-2 HLP 及以上规格的高性能液压油。
粘度： 10 cSt，理想范围为 20-40 cSt。
清洁度：要求达到 ISO 4406 16/13 等级。
管道流速：压力管道中推荐最大油液流速为 7 m/sec。
