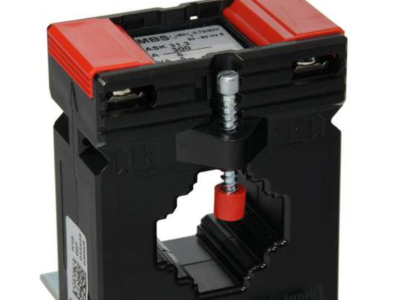

MBS插拔式电流互感器ASK 41.5
一、 产品标识与尺寸
产品型号： ASK 41.5
张曼丽
QQ：3541447690
手机：18500768072
电话：010-64714988-195
传真：010-84786709-667
邮件：sales95@handelsen.cn
关键尺寸：
母线 1 (Bus bar 1)：40mm x 10mm
母线 2 (Bus bar 2)：2 x 30mm x 5mm
圆导体 (Round conductor)：32mm
外形尺寸：宽度 71mm，高度 88.5mm，深度 68mm
二、 主要技术数据
电气参数：
热额定持续电流 (Icth)：1.0 x Ipr
热额定短时电流 (Ith)：60 x Ipr，持续1秒
最大工作电压 (Um)：0.72 kV
绝缘测试电压：3 kV (有效值)，50 Hz，1分钟
额定频率：50/60 Hz
绝缘等级：E
工作与存储环境：
工作温度范围：-5°C 至 +50°C
存储温度范围：-25°C 至 +70°C
三、 结构与材料
外壳： 采用黑色聚碳酸酯制成的不可破碎塑料外壳，阻燃，超声波焊接。
端子： 镀镍次级端子，配有镀镍正负螺丝 (M5x10mm)。
四、 标准与标识
海关税号： 85043129
适用标准：
DIN EN 61869-1/2
DIN EN 42600-1/2
描述：
为30安培至7500安的初级额定电流，次级额定电流5安培或1安培，精确度等级为0.2秒、0.2秒、0.5秒、0.5秒和1的夹扣式电流互感器。所有设备均配备必要的固定材料。
作为选装，可根据导轨窗户供应初级导轨（电解铜、镀镍导轨），包括带有螺母、垫圈和弹簧垫圈的DIN 933螺丝，用于安装在母线或类似部件中。
