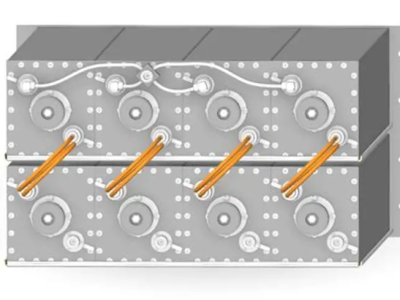

Telmec F02ER120M1CD0000 射频滤波器
1. 产品概述
产品名称：射频滤波系统
张曼丽
QQ：3541447690
手机：18500768072
电话：010-64714988-195
传真：010-84786709-667
邮件：sales95@handelsen.cn
型号/零件号：F02ER120M1CD0000
主要功能：单通道、双腔滤波器。
滤波通带：112-156 MHz。
2. 关键电气参数
调谐频率范围：112-156 MHz。
输入/输出阻抗：50 欧姆。
输入功率：100 W 连续波。
通道数：1。
插入损耗：可调（通过旋转回路），典型值 < 2 dB。
默认频率与插入损耗：在 127.500 MHz 时，默认插入损耗 < 2 dB。
回波损耗：> 14 dB。
选择性：在中心频率 f0 (127.500 MHz) 偏移 ±500 KHz 时，> 25 dB。
频率调谐方式：通过旋转旋钮进行伸缩移动式调谐。
3. 物理与机械特性
射频连接器：N型母头。
连接方式：编号为 1 的 F09V101100000000 接口。
尺寸：3HU 高 x 19英寸宽 x 728 mm 深。
重量：约 7.9 公斤。
表面处理：面板和腔体经过喷漆处理，可定制颜色。
4. 环境规格
工作温度：-10 °C 至 55 °C。
存储温度：-40 °C 至 70 °C。
热稳定性：在40%相对湿度下，为 3.5 ppm/°C。
Telmec F02ER120M1CD0000 射频滤波器
