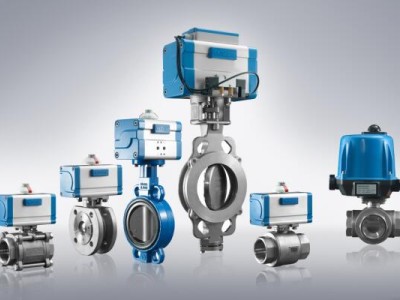

Valbia SR115型气动旋转驱动执行器
一、产品分类
| 张曼丽 QQ：3541447690 手机：18500768072 电话：010-64714988-195 传真：010-84786709-667 邮件：sales95@handelsen.cn |  |  |
分DA 双作用、SR 弹簧复位单作用两大系列，规格覆盖 52/63/75/85/100/115/125/140/160/180/200/230/270/330；52～100 可选全不锈钢阀体。
DA 双作用：全程输出扭矩恒定，气源 3～8bar 驱动，90° 回转；
SR 弹簧复位：靠气源开、弹簧复位关，扭矩分 **MAD (弹簧舒张开)、MAC (弹簧压缩开)、MMC (弹簧压缩关)、MMD (弹簧舒张关)** 四参数；配备多规格弹簧套件（SET01~08），52-140 用 05 组、160-200 用 06 组、230 + 用多规格弹簧组，更换弹簧可变更输出扭矩。
二、结构与材质
壳体压铸铝合金，齿轮、凸轮、紧固件不锈钢，密封 NBR，定位块 POM，位置指示器 TPE；防脱出齿轮镀镍；O 型圈、密封垫、温包类为易损备件。
输出连接ISO5211 法兰（F03~F16），支持顺时针 / 逆时针换向，可选 45° 方头连接。
三、关键性能参数
扭矩：DA、SR 分别附带 3/4/5/5.5/6/8bar 气源下扭矩表，SR 依靠不同弹簧组合（单 / 内外 / 中多弹簧搭配）大范围调整输出扭矩；
重量：普通铝制、不锈钢版本分档标注自重；
耗气量：表格标注各型号单次行程容积，标准升耗气量 = 容积 × 绝压 × 每分钟动作次数；
动作时间：6bar 空载下有参考启闭时长。
四、选型规则
确定阀门最大启阀扭矩；
安全系数放大 25%~50%；
对照实际供气压力，选取扭矩≥计算值的执行器型号。
