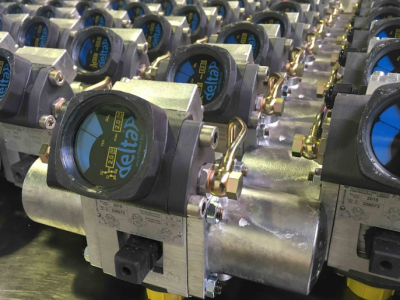

Friedrichs FilterDP 5.22-2,0 差压指示器
. 产品概述
张曼丽
QQ：3541447690
手机：18500768072
电话：010-64714988-195
传真：010-84786709-667
邮件：sales95@handelsen.cn
产品名称：deltaP® 压差指示器，型号 5.22。
制造商：FRIEDRICHS FILTERSYSTEME GMBH（德国）。
主要用途：用于监测流体（如燃料、润滑油、液压油）系统中可变的压差。特别设计用于直接安装在 4.222 系列双联过滤器上，无需额外的连接管路。
2. 工作原理
一个密封的活塞会随着压差的升高，克服一个经过校准的测量弹簧的作用力而移动。
活塞位置通过永磁方式，转换为与压差成比例的显示盘旋转角度。
显示盘以蓝色（清洁，压差 0 bar）到红色（污染，压差最大） 的渐变颜色，模拟指示不断上升的压差。
此外，可在显示范围内设置最多两个开关点，生成电信号（提供常闭、常开和转换触点）。
3. 核心技术参数
3.1 工作条件
最大允许工作压力：100 bar
介质最高温度：120°C
环境/壳体最高温度：120°C（取决于安装部件）
电缆密封接头最高温度：100°C
3.2 测量范围
标准范围：从 0 开始，最大压差 (Δpmax) 可选：0.3, 0.5, 0.6, 0.7, 0.8, 1.0, 1.2, 1.3, 1.5, 1.6, 2.0, 2.5, 3.0, 3.5, 4.2, 5.0 bar。
可选范围：从 0.8 bar 开始，最大压差 Δpmax = 2.2 bar。
3.3 信号输出
光学信号：110° V 形显示区域，通过可旋转显示盘进行颜色指示（蓝→红）。
电信号：
f1 触点：120W / 250 V / 3.0 A / 120 VA
f2/f3 触点：30W / 250 V / 1.0 A / 60 VA
f1：常闭触点（标准开关点：0.75 x Δpmax）
f2：转换触点（标准开关点：1.0 x Δpmax）
f3：常开触点（标准开关点：1.0 x Δpmax）
配置：可装备 0、1 或 2 个触点。
触点类型：
开关精度：Δpmax ≤ 2.0 bar 时为 ±0.05 bar；Δpmax > 2.0 bar 时为 ±0.08 bar。
开关容量：
3.4 材料（标准配置）
壳体：GK-AlSi 12 (Cu)
活塞：Ms 58
测量弹簧：1.4310 (CrNi 钢)
密封圈 (O型圈)：NBR
3.5 连接方式
安装与流体连接：直接安装在过滤器上。
电气连接（标准）：DIN 43650 插头，带电缆密封接头（接线范围 8…10mm），适用于最大 1.5mm² 的连接电缆。
其他可选连接器：参见型号代码（如 M12 4针圆形插头、接线端子排等）。
Friedrichs FilterDP 5.22-2,0 差压指示器
