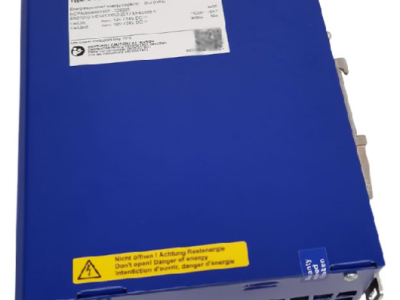

J. Schneider 开关电源TRETEC 2448 N

J. Schneider 开关电源TRETEC 2448 N

一、产品核心特点

1. 性能优势：整机效率达93.7%，空载功耗仅 2.3W，能量损耗极低；支持 ** 功率增强（Power Boost）** 功能，60℃环境下可短时输出 60A（时长＜5 秒，无电压跌落），增强结束后自动切换为 42A 恒流输出。

2. 负载与温度适配：45℃及以下可满负载 48A 运行、无需降功率；60℃输出降为 30A；支持宽温工作，适配工业复杂工况。

张曼丽            QQ：3541447690              手机：18500768072            电话：010-64714988-195            传真：010-84786709-667            邮件：sales95@handelsen.cn

3. 灵活组网：无需外接解耦模块，最多3 台并联扩容；最多2 台串联升压；同时支持冗余运行模式，提升供电可靠性。

二、详细电气参数

（一）输入规格

1. 电压范围

• 三相交流：324~572V（标称 360~500V AC）；

• 两相交流：360~572V（标称 380~500V AC）；

• 直流：450~745V（标称 500~700V DC）。

2. 适用电网：兼容 TN-S、TN-C、TT、IT 系统（仅限星形拓扑电网）。

3. 频率：50/60Hz，允许偏差 ±6%。

4. 额定输入电流：3×360V 工况下 2.3A；3×500V 工况下 1.6A。

5. 前端保护：室内安装推荐最大前置熔断器为 3×32A（T 型），断路器选型范围 3×8~32A（C 特性）。

（二）输出规格

1. 额定电压：标准 24V DC（精度 ±1%），机身电位器可调范围24~28V DC。

2. 纹波噪声：残余纹波＜20mV（有效值），输出波形质量优异。

3. 输出电流

• 常规满载（≤45℃）：48A；

• 高温降容（60℃）：30A；

• 峰值输出：60A（＜5 秒）。

4. 保护功能：内置过压保护；配备无源报警触点，可预警过载、过热、短路，触点规格：30V AC/DC、50mA（阻性负载）。

（三）接线端子规格

• 输入端子：推入式弹簧端子，适配线径 4×6mm²；

• 输出端子：推入式弹簧端子，适配线径 4×16mm²；

• 报警端子：推入式弹簧端子，适配线径 4×2.5mm²。

三、环境与机械参数

1. 温度范围

• 工作温度：-40℃ ~ +70℃（高温需按规则降功率）；

• 存储温度：-40℃ ~ +85℃。

2. 环境等级：符合 EN 60721 3K3 类，相对湿度最高 95%，禁止凝露。

3. 可靠性：平均时间（MTBF）＞750000 小时。

4. 结构与安装

• 尺寸（高 × 宽 × 深）：138×109×176mm，重量 2.7kg；

• 材质：铝合金 + 不锈钢；

• 安装方式：标准 DIN 导轨卡扣式安装，仅限垂直安装。

5. 防护等级：I 类防护（需接保护地）、IP20，污染等级 2，过电压类别 II。
