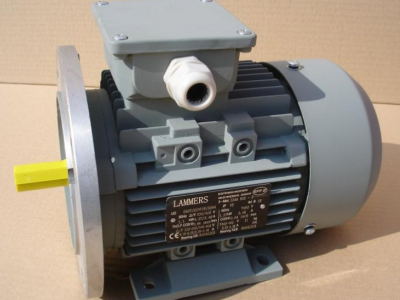

LAMMERS 1TZ9503-1EA2 / 15BA 180 M 电机

LAMMERS 1TZ9503-1EA2 / 15BA 180 M 电机

一、基础标识与运行参数

1. 核心型号：1TZ9503-1EA2（物料号 52202022001）、15BA 180 M，2 极电机，额定功率22kW，60Hz 工况等效功率 25.3kW。

2. 张曼丽            QQ：3541447690              手机：18500768072            电话：010-64714988-195            传真：010-84786709-667            邮件：sales95@handelsen.cn

   转速：50Hz 下 2960 r/min，60Hz 下 3552 r/min。

3. 电压与电流

• 50Hz：三角接法 400V（电流 38.5A）、星形接法 690V（电流 22.3A）；

• 60Hz：三角接法 460V（电流 38.9A）。

4. 转矩：额定转矩 71 N・m；启动转矩倍数 2.0，最大转矩倍数 2.3，启动电流倍数 8.2。

5. 能效与电气指标：IE3 能效等级，不同负载效率 91.8%~92.9%，功率因数 0.89；工作制为S1 连续运行。

二、环境与防护参数

1. 使用条件：环境温度 -20 ℃ ~ 40 ℃，最高使用海拔 1000m。

2. 防护与绝缘：防护等级IP55，冷却方式 IC411（全封闭自扇冷），绝缘等级 F（155℃）。

3. 噪音：声压级 83 dB；振动等级合规，采用半键动平衡设计。

4. 整机重量：202 kg，转动惯量 0.0892 kg・m。

三、机械结构与尺寸

1. 安装形式：标准 B3 卧式底脚安装，机座中心高 180 mm，整机总长 814 mm。

2. 轴系：驱动端、非驱动端轴径均为Ø48k6，轴长 110 mm，键槽宽 14 mm，轴端带 M16 螺纹。

3. 轴承：两端均采用 6311 C3 轴承，支持补脂维护，补脂周期 3800 小时，单次注脂量 18 g，润滑脂型号 Shell Gadus S1 V220 2。

4. 材质与配件：机座、接线盒为灰铸铁，标准漆面 RAL7030；标配2×M40×1.5电缆密封接口，接线盒位于顶部；可选配顶部防护罩、双出轴结构。

5. 转向：可双向旋转，无排水孔，无外置接地端子。

• ‌产品特点与应用‌：产品操作简单、高效高精度、使用寿命长，适配大多数气候（包括近海区域），宽电压范围可全球应用，主要用于泵、风机、压缩机、自动化及驱动系统，也覆盖化工、建筑、农业等多个领域。

• ‌服务体系‌：可提供包含工业驱动、维护检修、状态监测（ZOI service基于状态的维护）在内的完整集成服务包，拥有超过6万种电力驱动器库存，能保障快速交付。
