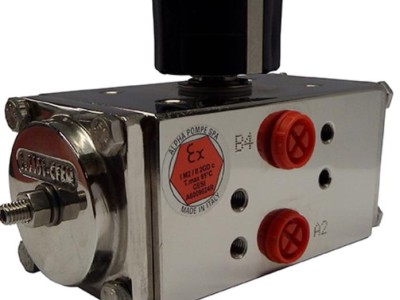

Alphair(Alpha Pompe)气动旋转驱动器CH042

Alphair(Alpha Pompe)气动旋转驱动器CH042

为全不锈钢气动摆动执行器，主打强腐蚀、海水、食品、制药等严苛工况，分双作用、单作用两大类型，具备高密封、高耐用、多认证、标准化接口等特点。

一、整体概述与基础特性

1. 适用场景

   专为重载、腐蚀环境、制药、食品行业设计，可适配干燥 / 润滑压缩空气。

   张曼丽            QQ：3541447690              手机：18500768072            电话：010-64714988-195            传真：010-84786709-667            邮件：sales95@handelsen.cn

2. 主体材质

   壳体、端盖、输出轴、紧固件均采用AISI 316（1.4401）不锈钢；活塞标配铸铝（硬质阳极氧化），可选 316 不锈钢；滑动件为缩醛树脂 / PA66 尼龙。

3. 表面处理

   支持电解抛光、镜面抛光两种工艺，满足卫生级要求。

4. 核心认证

   通过SIL 3、ATEX 94/9/CEE II 2GD c（最高表面温度 95℃）认证。

二、密封、润滑与配件配置

1. 密封件

   标准为NBR；可选高温型 FPM/FKM、低温型硅橡胶。

2. 润滑与弹簧

• 标准润滑脂：二硫化钼；高低温工况配专用润滑脂；

• 预压弹簧外覆聚酯涂层（25~30μm），拆装简便；

• 出厂润滑可保证至少 100 万次启闭。

1. 检测标准

   整机 100% 气密性测试，测试数据电子存档。

三、运行参数

1. 工作压力

   常规工作压力8 bar（120 PSI）；最大压力10 bar（145 PSI）；选配不锈钢活塞时最高可达15 bar（225 PSI）。

2. 工作温度

   标准区间 -20℃ ~ 80℃，可定制特殊温区版本。

3. 转角与精度

• 标准摆角：90°、120°、180°；压力≥9 bar 时仅提供 90° 版本；

• 两端行程可调范围：±5°；出厂定位精度：±1°；

• 重要提示：120°、180° 规格无单作用款式。

1. 动作速度

   不同型号启闭时长约 0.5~1.1 秒（依规格而定）。

四、机械与接口标准

1. 阀门接口

   遵循 ISO 5211 / DIN 3337，输出轴为八方结构，可 0° 平行 / 45° 对角安装。

2. 气动与附件接口

   电磁阀、限位开关、定位器接口符合 NAMUR、VDI/VDE 3845 标准。

3. 法兰规格

   全系列适配 ISO 5211 多规格法兰（F03/F04/F05/F07/F10/F12），不同机型匹配法兰、轴径、螺丝规格不同。
