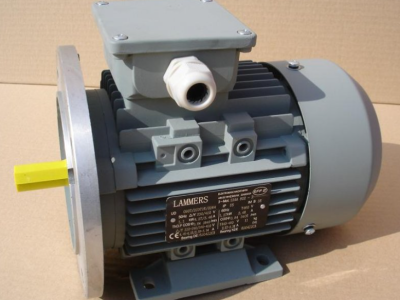

LAMMERS 1TZ9503-2CA2 三相异步电机
一、核心电气参数（直启 DOL 工况）
电机支持 50Hz、60Hz 两种工频，适配多组工业电压，额定功率包含 55kW、62kW 两档，转速、电流、能效等参数如下：
50HzΔ 三角形400V55kW95.0A2975r/min177Nm50HzY 星形690V55kW55.1A2975r/min177Nm60HzΔ 三角形460V62kW92.0A3575r/min166Nm60HzΔ 三角形460V55kW83.0A3578r/min147Nm
性能指标（全系列 IE3 能效等级）
运行效率：50Hz 工况下，满载 (4/4) 94.3%、3/4 负载 94.5%、1/2 负载 93.9%；60Hz 工况效率略降，区间 92.3%~93.6%。
| 频率 | 接线方式 | 额定电压 | 额定功率 | 额定电流 | 额定转速 | 额定转矩 |
|---|
| 张曼丽 QQ：3541447690 手机：18500768072 电话：010-64714988-195 传真：010-84786709-667 邮件：sales95@handelsen.cn |  |  |
功率因数：50Hz 满载 0.89、3/4 负载 0.87、1/2 负载 0.80；60Hz 区间 0.79~0.90。
转矩 / 电流倍数：启动电流 / 额定电流 (Ia/In)=6.7~7.3；启动转矩 / 额定转矩 (Ma/Mn)=2.3~2.5；最大转矩 / 额定转矩 (Mk/Mn)=2.9~3.3，启动与过载能力优异。
安装与本体
安装形式：B3 底脚安装，整机重量 385kg；轴端尺寸Φ60mm，长度 140mm，配置半键结构。
材质：机座、接线盒均为灰铸铁，机身预留排水孔，外置接地端子。
转动惯量：0.014 kg・m²；运转方向支持双向旋转，工作制为 S1 连续运行。
轴承配置
驱动端 (DE) 轴承：NU315；非驱动端 (NDE) 定位轴承：6315 C3。
支持补脂润滑，可定期加注润滑脂，适配长期连续运行。
外观涂装：标准漆面为RAL7030。
接线盒：布置于机身顶部，电缆接头规格 2×M63×1.5，接线螺栓为 M10。
防护等级：整机IP55，防尘防喷水，适配常规工业环境。
冷却方式：TEFC 全封闭风冷，型号IC411，工业通用可靠散热结构。
振动 & 绝缘：振动等级为 A 级；绝缘等级 F（耐温 155℃）。
噪音：50/60Hz 工况下声压级 73~76dB，运行噪音偏低。
环境温度：-20℃ ~ +40℃，耐高低温性能良好；
适用海拔：海拔高度≤1000 米。
