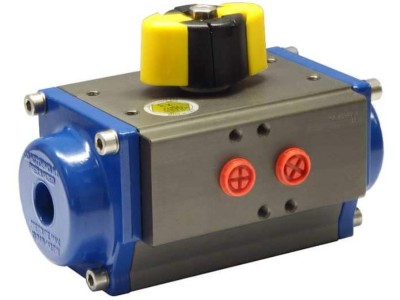

Alphair不锈钢气动旋转执行器CH042
一、产品概述
HQ系列是一款专为严苛工况、腐蚀性环境及制药领域设计的不锈钢气动旋转执行器。采用锻造不锈钢AISI 316（A4）材质，表面可提供“电抛光”或“镜面抛光”处理。符合ISO 5211/DIN 3337法兰接口标准、NAMUR VDI/VDE 3845气路接口标准，并具备SIL 3认证。
二、核心特性
结构材料
壳体：锻造不锈钢AISI 316（1.4401）
活塞：铝合金（标准）或可选不锈钢活塞
密封件：标准NBR，可选FPM/FKM（高温）或硅胶（低温）
轴：不锈钢AISI 316
技术参数
旋转角度：90°（标准）、120°、180°（部分型号）
工作压力：8–10 bar（标准），最高15 bar（不锈钢活塞型号）
温度范围：-20°C 至 +80°C（特殊版本可扩展）
精度：出厂角度公差±1°，端点可调±5°
寿命：出厂润滑支持至少1,000,000次循环
认证与标准
ATEX防爆认证（II 2GD c Tmax=95°C）
SIL 3功能安全认证
符合CEN/TC69/WG1/SG10规范
| 张曼丽 QQ：3541447690 手机：18500768072 电话：010-64714988-195 传真：010-84786709-667 邮件：sales95@handelsen.cn |  |  |
三、产品型号与性能
系列涵盖8种尺寸（CH042至CH125），分为双作用（DA）和单作用（SR）两种类型：
双作用型号：提供3–15 bar气压下的扭矩表，扭矩范围从6.5 Nm（CH042）至902.7 Nm（CH125）。
单作用型号：配置弹簧复位，提供不同弹簧数量（3–6个弹簧）下的启闭扭矩数据。
示例（6 bar气压下）：
表格
| 型号 | 双作用扭矩 | 单作用扭矩（SR 6/6） |
|---|---|---|
| CH042 | 13.0 Nm | 3.8 Nm（弹簧复位） |
| CH115 | 274.5 Nm | 106.0 Nm（弹簧复位） |
| CH125 | 361.1 Nm | 127.5 Nm（弹簧复位） |
