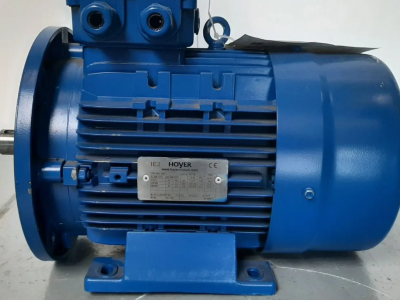

Hoyer 三相高效电机 HMA3 112M1 4p B34 IE3
一、基础规格与执行标准
物料编号：01 / 3102100-3.00-010101-S-A00660，型号 HMA3 100L-2，2 极铝壳三相异步电机，遵循 IEC 60034 标准，IE3 超高效能效。
结构安装：B3 底脚安装；IC411 自扇冷却；连续工作制 S1；旋转方向顺时针 CW；最高使用海拔 1000m。
使用环境：环境温度 - 20℃～+40℃；50Hz 噪声 65dBA，60Hz 噪声 70dBA。
| 张曼丽 QQ：3541447690 手机：18500768072 电话：010-64714988-195 传真：010-84786709-667 邮件：sales95@handelsen.cn |  |  |
二、机械结构与防护配置
机身：IEC100 机座，铝合金壳体，RAL9005 黑色涂装，防腐等级 C3L，整机 25kg；半键动平衡，振动等级 A。
轴承：驱动端 DE、非驱动端 NDE 均配 6206 2Z/C3 闭式深沟球轴承，驱动端为固定轴承；转动惯量 0.004 kg・m²。
防护与绝缘：整机 IP55 防尘防水；绕组 F 级绝缘，温升按 B 级考核；耐压 1350V@0.8μs，非热带绝缘；预留排水孔，无防雨帽、无外置接地。
测温保护：内置 3 支 155℃绕组 PTC 热敏电阻，无轴承测温、无空间加热器。
接线盒（驱动端顶部）：接线板螺纹 M4；主电缆 2 个 M20×1.5 塑料闷盖，辅电缆 1 个 M20×1.5 塑料闷盖。
三、电气额定性能（50Hz / 60Hz，三角 / 星形 D/Y 双接法）
| 参数 | 50Hz（230V△/400VY） | 60Hz（280V△/480VY） |
|---|---|---|
| 额定功率 | 3kW | 3kW |
| 同步转速 | 2913rpm | 3495rpm |
| 满载电流 | 8.19A / 4.78A | 9.9A / 5.7A |
| 空载电流 | 2.4A | 2.4A |
| 额定转矩 | 8.2Nm | 9.8Nm |
| 启动转矩倍数 Tst/Tn | 3.43 | 4.12 |
| 最大转矩倍数 Tmax/Tn | 4.32 | 3.6 |
| 启动电流倍数 Ist/In | 9.26 | 11.1 |
负载特性（100%/75%/50% 负载）
功率因数
50Hz：0.87 / 0.84 / 0.81
60Hz：0.87 / 0.82 / 0.75
运行效率（IE3）
50Hz：88.5% / 87.3% / 86.3%
60Hz：88.5% / 87.9% / 86.8%
