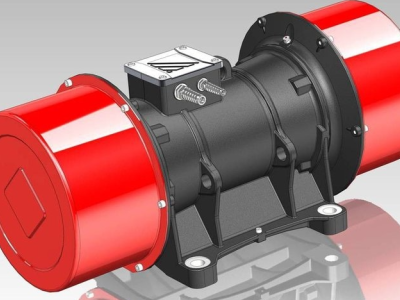

JVM不平衡振动电机JX 286-2160 (1540)

一、产品基础信息

张曼丽            QQ：3541447690              手机：18500768072            电话：010-64714988-195            传真：010-84786709-667            邮件：sales95@handelsen.cn

型号 JX 286-2160 (1540)，属于工业偏心振动电机支持防爆版本（Ex tc IIIC T120°C Dc），分体外壳防护等级 IP54，整机标准防护 IP66，安装形式 IM B3。

二、环境与温度限值

1. 环境适用温度：-20℃ ~ +40℃；

2. 电机外壳最高表面温度 120℃；

3. 标配 PTC 热敏电阻（130℃）绕组过热保护，轴承温度＞95℃需联系厂家评估。

三、电气核心参数（50Hz 工况）

1. 额定功率：6.0kW / 6.7kW 两档；

2. 供电电压分三档：200-220V、220-240V、380-415V；

3. 额定转速区间：1200~1530r/min，同步转速 1500r/min；

4. 效率 84.8%~85.9%，功率因数 0.70；启动电流 / 额定电流、启动转矩 / 额定转矩配套参数齐全；

5. 配线规格：主电缆 H07RN-F 4G4mm²，PTC 测温线缆 2×1.5mm²；接地端子 M8；

6. 4 颗 M30 固定螺栓，强度等级 8.8，紧固扭矩 145Nm。

四、机械性能参数

1. 振动工作力矩：等于 2 倍静态偏心块不平衡量；数值为同步转速下最大值；

2. 离心力、转动惯量、整机重量、轴承结构、噪音（1 米距离测 dB (A)）均有标定；

3. 润滑规范（润滑脂型号 Mobil Mobilith SHC 220）

• 初次加注：双倍油脂；

• 轴承温度≤80℃：加注 250g，补脂 60g，保养周期 1200 小时 / 6 个月；

• 轴承 80~95℃：加注 40g，保养周期 750 小时 / 3 个月；

• 每轴承独立补脂，温升异常需查阅操作手册。

4. 外形尺寸（mm）：总长 385、总宽 400、高度 480，安装相关尺寸 225/955/80/455/32；k2 为拆卸外壳所需预留空间。
