Althen测量放大器SG-KP-24E-420-GF20 DMS
产品概述

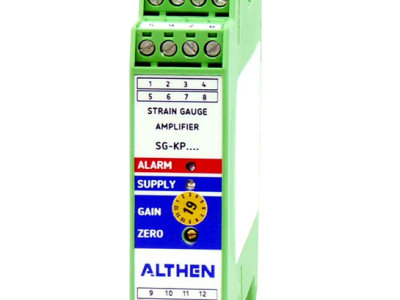

SG-KP是一款用于DIN顶帽导轨安装的单通道应变片信号放大器，主要用于为应变片传感器提供激励电源和信号放大。
关键特性
张曼丽
QQ：3541447690
手机：18500768072
电话：010-64714988-195
传真：010-84786709-667
邮件：sales95@handelsen.cn
供电电压：两种规格可选
10 … 18 VDC
18 … 30 VDC
模拟输出：三种规格可选
0 … 10 V
±10 V
4 … 20 mA
机械特性：
外壳：塑料外壳 (防护等级 IP20)，专为DIN顶帽导轨设计。
尺寸 (宽 x 高 x 深)：23 x 99 x 115 mm
重量：约 150 g
连接技术：支持4线制或6线制连接，要求传感器全桥电阻大于300欧姆。
校准调整：外壳上方设有可访问的Z (零点) 和 G (增益) 电位器，用于校准修正。
技术数据摘要
测量通道：1个 (全桥电阻 >300 Ω)
应变片激励电源：±2.5 VDC 或 ±5 VDC
极限频率 (-3 dB)：1 kHz (可通过DIP开关切换为10 Hz低通滤波器)
最大输入灵敏度：在±5 VDC激励下为 100 mV/V
非线性度：±0.05 % FSO (满量程输出)
工作温度：0 … +50 °C
存储温度：-20 … +60 °C
电气连接端子说明
连接通过设备前端和后端的可插拔螺钉端子进行。关键端子定义如下：
端子 1, 2, 3：供电电压 (+) 和供电地。
端子 4, 5, 7, 15, 16：模拟地/屏蔽。
端子 6：模拟输出 2 (4 … 20 mA 版本)。
端子 8：模拟输出 1 (0 … +10 V / ±10 V)。
端子 9, 10, 11, 12, 13, 14：连接应变片传感器信号线、感应线和激励线。
注意：“供电地”和“模拟地”是电气隔离的。如需消除隔离，需在外部将端子3和4桥接。
Althen测量放大器SG-KP-24E-420-GF20 DMS
