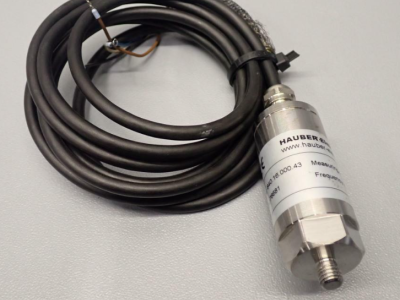

Hauber-ElektronikHAUBER HE205 振动传感器
一、产品基础信息
德国 HAUBER-Elektronik GmbH 出品，手册版本 2025-12-04，适配传感器 2.0 版本；型号分三类：HE205.00（无防爆）、HE205.01（1/21 防爆区）、HE205.02（2/22 防爆区），三者基础功能一致，仅防爆认证、适用环境有区别。
张曼丽
QQ：3541447690
手机：18500768072
电话：010-64714988-195
传真：010-84786709-667
邮件：sales95@handelsen.cn
核心用途
监测机械设备振动加速度（g rms），保护输送机、筛分、烘干冷却等振动设备，仅用于机械振动测量，违规使用会削弱设备防护性能。
资质认证
功能安全：TÜV Süd 认证 SIL2、PL-d；
防爆：ATEX、IECEx、cULus、KC Ex、CCC 防爆证书，适配气体 / 粉尘防爆危险区域；
合规：CE、RoHS，附欧盟符合性声明。
二、供货清单
振动监测主机、M8×20 内六角圆柱头螺钉、防拆封签、操作手册。
三、核心技术参数
1. 测量性能
量程可选：0~1/2/4/6/8/10 g rms；
精度 ±10%（DIN ISO 2954），横向灵敏度＜5%；
频率：标准 10Hz~1000Hz，可选 1Hz~1000Hz；
最大耐受加速度 ±16.5g，设计寿命 10 年。
2. 电气规格
供电：18~27V DC，最大功耗 100mA；断电≥1s 可复位；
输出：①4~20mA 模拟电流（正比振动幅值，线缆断线时输出＜3.5mA）；②2 路无源单向半导体开关（LIM1/LIM2，负载 1A/30VDC，故障 / 失电时断开）；
接口两种：M12 8 针插头、8 芯一体式屏蔽电缆（Li9YC11Y 无卤阻燃线缆）。
3. 机械与防护
壳体：标准 V2A 不锈钢（1.4305），可选 V4A；重量约 500g；
防护等级 IP66/67，Type 4X，可户外使用，耐受 100% 湿度；
安装：M8 螺丝固定，壳体盖拧紧扭矩 5Nm，整机固定扭矩 8Nm；安装方向沿固定螺栓轴线；
温度范围：标准探头 - 40~85℃；防爆 UL 版本 - 35~125℃等多规格可选。
四、功能原理（窗口区间监测）
双独立报警通道 LIM1、LIM2
LIM1：窗口下限，振动低于该值触发报警；
LIM2：窗口上限，振动高于该值触发报警；
中间区间为正常工作区，开关保持导通。
阈值与延时设置
SET 旋钮 16 档线性划分量程，可精准设定报警 g 值；TIME 旋钮配置报警延时；
修改参数后长按 “保存配置” 键 3 秒存储，仅支持 LIM1≤LIM2 的合法配置，5 分钟后指示灯自动熄灭。
设备工作状态
| 状态 | 电流输出 | 开关 | LED 状态 |
|---|---|---|---|
| 正常 OK | 4~20mA | 闭合 | 常亮绿灯 |
| 预警 | 4~20mA | 闭合 | 绿 + 黄灯 |
| 报警 | 4~20mA | 断开 | 红灯 |
| 故障安全态 | 0mA | 全部断开 | 红 / 黄 / 绿灯全亮 |
| 失电 | 0mA | 断开 | 全灭 |
故障安全模式设备自检无法修复故障时进入该状态，三色灯常亮、开关断开、模拟输出 0mA；需断电≥1s 重启才能退出。故障以 8 位二进制 LED 代码显示，记录最近 4 条故障 / 事件，包含欠压、温度异常、输出超限、存储故障等。
五、接线与接地规范
引脚定义
M12 插头：1=24V、2=GND、3=4~20mA、5/6 = 报警 1、7/8 = 报警 2、4 空置；
一体式电缆通过线色对应上述引脚。
接地要求
传感器外壳通过 M8 安装螺栓接设备大地；电缆屏蔽层一端接传感器外壳，长线缆建议仅在控制柜侧单点接地，避免环流干扰。
