一、产品核心原理与结构

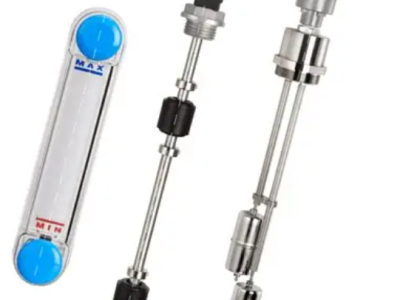

该款电磁式液位开关依靠不锈钢探杆、无磁浮球配合内置干簧管实现液位检测；整机由底座、超声波密封壳体、不锈钢控制杆、硅胶护套、浮球组成，电气腔体采用超声波焊接隔离介质，密封性、安全性高。

张曼丽            QQ：3541447690              手机：18500768072            电话：010-64714988-195            传真：010-84786709-667            邮件：sales95@handelsen.cn

内部结构剖视图

二、核心突出优势

1. 适配脏污介质：浮球内部不含磁铁，可用于污水、切削油、石油、含铁屑杂质液体，不易受金属颗粒干扰；

2. 点位灵活可调

• 标准款：普通割管器裁切不锈钢探杆即可更改液位触发高度；

• 通孔浮球定制款：无需切割杆体，可直接滑动浮球随时调整液位控制点，可选 AISI316 限位挡块；

3. 多点位检测：单浮球可触发 1 组干簧管（单一高低液位），也可搭配 2 组干簧管实现低液位、空罐、高液位多点监测；

4. 耐用防腐：玻纤尼龙壳体耐化学腐蚀，可作为干簧管绝缘载体；探杆标配 AISI304，可选 316 不锈钢；

5. 防护可靠：电气腔超声波密封隔离介质，接头 IP65 防护，最高工作压力 10Bar，适用温度 - 20~+120℃。

三、规格与尺寸参数

1. 探杆长度：标准 500mm、1000mm，可按需定制长度；配套切割尺寸对照表，区分单浮球 / 双浮球型号高度参数 H、H1；

2. 主流型号

• RL/G1：1 寸螺纹安装，探杆直径 4.3mm，浮球宽度 30mm；

• RL/G1-F3：法兰 DN55 安装，可选 1-1/4 寸铝制螺纹接口；

3. 安装法兰：RL-F2（Ø35）、RL-F3（Ø43）两种法兰规格，M4 固定螺栓；

4. 电气接头：EN 175301-803-A 标准 CE 连接器，PG9/PG11 线缆接口。

四、电气开关参数

1. 触点类型：单刀单掷 SPST、转换触点，分普通触点与 PLC 专用 S2 触点；

2. 负载能力：常规触点直流 60W / 交流 60VA，最大交流 1A；PLC 触点直流 20W / 交流 20VA；

3. 可选配置：带 LED 指示灯、IP68 防护版本。

五、适用场景与咨询引导

产品适配水处理、机加工、液压储油、化工储罐等含杂质液体工况，支持螺纹 / 法兰两种安装、单点 / 多点液位报警、不锈钢材质定制。有液位开关选型、尺寸定制、材质升级、报价需求，欢迎私信咨询。
