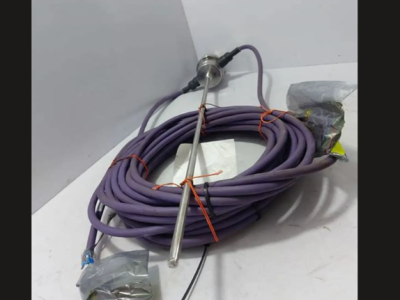

Summit位移传感器HPH-0800-0570A
一、产品概述
High Pressure Housing（HPH）是一款专为Temposonics位置传感器设计的ATEX/IECEx认证高压外壳，适用于存在蒸气、液体和粉尘的危险环境。外壳兼容Temposonics G系列（模拟+启停）和R系列（模拟/数字输出）传感器，提供经济高效的防爆解决方案，并支持传感器便捷更换。
二、核心规格
尺寸范围：
张曼丽
QQ：3541447690
手机：18500768072
电话：010-64714988-195
传真：010-84786709-667
邮件：sales95@handelsen.cn
外壳直径：Ø 69 mm / Ø 71 mm / Ø 85 mm
安装区域长度：19.5 mm 至 198 mm
测量长度：50 mm 至 7500 mm（>5000 mm时需注意特殊尺寸）
压力等级：
持续压力：350 Bar
峰值压力：530 Bar
材料：标准采用AISI 316L不锈钢（1.4404）
防护等级：IP68（需搭配IP68认证电缆接头）
安装法兰：M18×1.5 或 3/4"-16UNF-3A螺纹
电缆接头螺纹：M20×1.5
三、认证与标准
ATEX认证：ExVeritas 16 ATEX 0192 X
IECEx认证：EXV 16.0014 X
适用标准：
EN/IEC 60079-0、EN/IEC 60079-1（防爆气体）
EN/IEC 60079-31（防粉尘）
EN/IEC 60079-26（设备保护级别）
温度范围：-40°C 至 +75°C（受传感器温度限制影响）
四、设计组合选项
外壳提供多种配置，可通过“组合图表”选择：
安装法兰类型：M18 或 3/4" UNF
电缆接头布局：顶部安装或单/双侧安装
可选附件：
M20堵头（ATEX认证，镀镍黄铜或不锈钢）
M20电缆接头（支持4-16 mm电缆直径）
HPH旋转适配器（用于调整侧开口位置，耐压600 Bar）
