Fiessler FE-FS 系列脚踏限位开关
一、企业背景
德国 Fiessler Elektronik 自 1956 年研发工业光电元件，1965 年推出电子安全光栅，1996 年发布折弯机专用 AKAS® 安全系统，配套 FPSC 安全控制器；产品销往全球 30 多个国家，主营安全光栅、安全脚踏开关、安全激光扫描仪、安全触垫等全系列工业安全产品，工厂位于德国 Aichwald。本手册 2021 年 7 月定稿，完整介绍 FE-FS 标准脚踏开关、安全脚踏开关全系列。
| 张曼丽 QQ：3541447690 手机：18500768072 电话：010-64714988-195 传真：010-84786709-667 邮件：sales95@handelsen.cn |  |  |
二、产品两大分类
1. 标准脚踏开关（无安全冗余，常规控制）
单踏板
FE-FS1-U1-U-XX：单转换触点，用于折弯机、压力机启停 / 模式切换；外壳红 / 黄两种可选。
FE-FS1-SU1P10K-U-XX：集成 0~10k 电位器，适合连续调速控制，最大电流 6A。

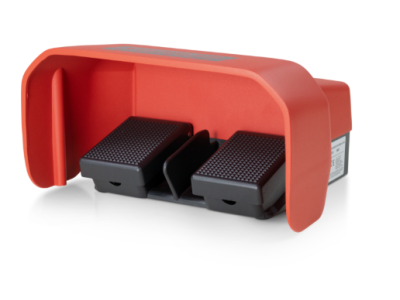

双踏板 FE-FS2-U1/U1-U-XX：左右独立单转换触点，双工位分步控制。
2. 安全脚踏开关（折弯机、冲压机高危工况专用，带压力点安全结构）
统一三段式压力点结构，触发压力≥200N：轻踩至压力点执行设备动作；用力踩过压力点，强制断开安全触点，设备立刻停机；必须松开踏板才能重启，具备冗余强制断开安全回路。
单踏板安全款：多触点配置，可选踏板锁止手动释放结构（后缀 V），含 1 路 / 2 路强制断开 NC 安全触点。
双踏板安全款：分三种组合：双踏板均为三段安全型；一踏板普通两点位、一踏板三段安全型；可选附加操作手柄；触点规格可定制双 NO、双通道安全回路。
三、通用硬件与电气参数
结构材质：重型压铸铝机身、踏板、防护外罩，灰黑色喷塑；底部防滑橡胶脚垫，预留安装孔，可落地或固定安装；金属防护罩可拆装，可选操作手柄、踏板锁止释放按钮。
接线规格：出线口 M20×1.5 或双 PG13.5；螺丝端子适配 0.5~1.5mm² 线缆；银质触点，额定最大 10A，感性 / 容性负载需加装触点保护。
防护与耐久：IP65 防护，符合 IEC/EN 60947-5-1；使用寿命≥1000 万次；工作温度 - 30℃~+80℃。
机械结构：分缓动 / 跳跃式两种切换机构；安全型标配强制断开触点，杜绝触点熔焊失效风险。
四、选型与定制
外壳颜色：RD 消防红 RAL3000、YE 黄色 RAL1021；
可定制：踏板长度、壳体材质、附加锁止 / 手柄、触点组合；
配套资料：手册含完整接线图、外形尺寸图纸，通用技术参数汇总表。
五、适用场景
折弯机、冲压压力机、液压设备、金属加工机床等高危设备，用于设备动作控制与人身安全联锁防护。
