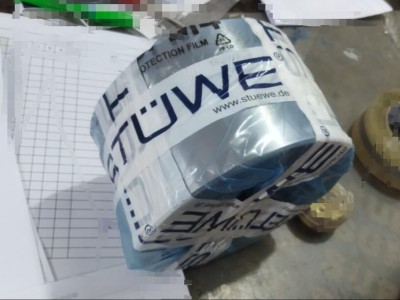

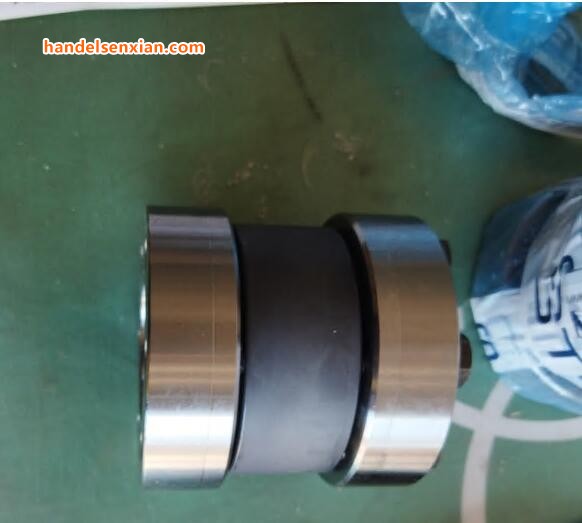

Stüwe HSD 机械式收缩盘 两片式结构
基础结构与工作原理：
结构形式：两片式结构（内环 + 外环 + 圆周布置高强度锁紧螺栓）
区别于 SD 三件式收缩盘，结构零件更少，制造成本更优。
工作原理
均匀拧紧外周高强度螺栓，拉动内外锥环轴向相对滑动；利用锥面楔紧效应，将螺栓轴向预紧力转化为均匀径向压力：
内环向内收缩抱紧传动轴；
外环向外扩张压紧轮毂内孔；
依靠接触面摩擦力同步传递扭矩与轴向力，无键槽连接，消除键连接应力集中。松开螺栓后夹紧力自动释放，支持重复拆装。
技术特点
高性价比两片式结构
零部件数量更少，同等扭矩规格下采购成本优于 SD 系列，径向安装空间充裕时优先选型。
载荷分布均匀，抗交变冲击
圆周径向压力均衡，降低接触面微动腐蚀；适配频繁正反转、启停冲击负载，传动稳定不易打滑。
可多次无损拆装
装配无需加热、无需热装工装；规范操作下可反复拆装，保护轴与轮毂配合表面，检修便捷。
免维护，环境适应性强
纯机械过盈摩擦连接，耐受粉尘、油污潮湿工况；正常运行无需持续维护。
规格覆盖范围极宽
最小轴径 9mm，最大轴径可达 1050mm，从小型包装机械至万吨级重型装备均可匹配。
防腐可选配置
合金钢锻造热处理；支持锌镍涂层防腐，可提供 NSF H1 食品级润滑方案。
型号列表：
| 余新星 QQ：399047640 手机：18510938576 电话：010-64714988-193 传真：010-84786709-667 邮件：sales93@handelsen.cn |  |  |
Stuwe 收缩盘HSD 100-22
Stuwe 收缩盘HSD 100-81
Stuwe 收缩盘HSD 103-20
Stuwe 收缩盘HSD 108-20
Stuwe 收缩盘HSD 110-22
Stuwe 收缩盘HSD 110-81
Stuwe 收缩盘HSD 115-20
Stuwe 收缩盘HSD 120-20
Stuwe 收缩盘HSD 120-22
Stuwe 收缩盘HSD 120-81
Stuwe 收缩盘HSD 12-22
Stuwe 收缩盘HSD 125-20
