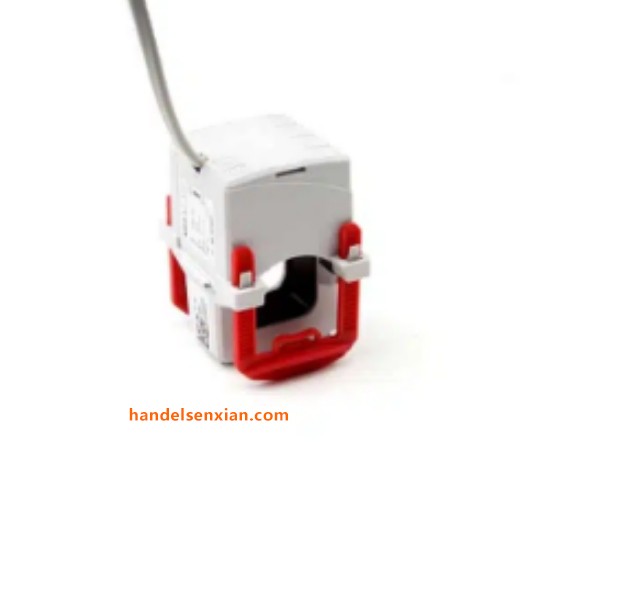

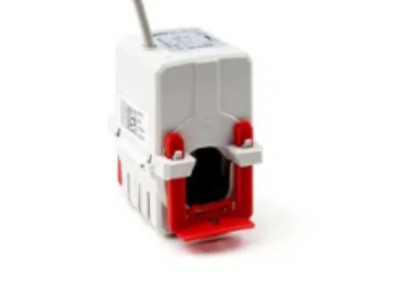

德国 MBS AG 电流互感器 KBR 44 是一款紧凑型钳形电流互感器，

具有安装便捷、性能可靠等特点，适用于多种电气场景。

张曼丽            QQ：3541447690              手机：18500768072            电话：010-64714988-195            传真：010-84786709-667            邮件：sales95@handelsen.cn

技术参数：

热额定持续电流Icth:1.2xIN

热额定短时电流Ith:60 xIN，1秒。

工作电压Um:0.72 kV

绝缘测试电压:3kV，Uleft，50Hz，1分钟。

额定频率:50Hz

绝缘等级:E

适用技术标准:DIN EN 60044/1

回导体:44 毫米

变压器宽度:72.2 毫米

变压器高度:120.6 毫米

变压器深度(含固定夹):98.1毫米

产品特点：

安装便捷：配备 “click” 系统和固定扣，可实现单手安装，能轻松安装在现有设施中，尤其适合安装在空间狭小或难以触及的地方。

电缆配置灵活：次级 1A 版本配备 2.5m 长的 2x0.75mm² 连接电缆，颜色编码为 S1 = 棕色、S2 = 蓝色；次级 5A 版本配备 0.5m 长的 2x1.5mm² 连接电缆，也可根据要求提供其他长度的连接电缆。

输出形式多样：可作为电流传感器，提供 0-333mV 的电压输出（最小负担电阻≥1kΩ），还可提供 4-20mA 直流测量输出。

输出信号为 4-20mA 时的特性：

连接方式：2 线连接，通过输出电路提供辅助电源。

辅助电源：24V dc±15%，最大功率 1VA。

负载特性：输出电流为 4-20mA，与负载无关，外部电阻最大为 300Ω。

过载保护：过载时电流限制小于 30mA。

输出纹波：输出电流残余纹波≤1% 峰峰值。

响应时间：小于 300ms。

应用场景：适用于机械和设备工程、能源发电和造船业等领域，可用于电流测量、电能计量以及继电保护等相关电路中，

能够在不中断电路运行的情况下，方便地对电流进行监测和转换。

常见型号

KBR 18

KBR 18L

KBR 18S

KBR 28

KBR 32

KBR 32L

KBR 42

KBR 42L

KBR 44

KBR 44L
