产品介绍
PDFM6.1 型 夹持式便携式多普勒流量计
适用介质：含悬浮固体或不溶性气体的液体，其中悬浮固体或气泡最小粒径需达 100 微米，最低浓度为 75ppm。
流速范围：多数工况下，流速测量范围为 ±0.03 米 / 秒～12.2 米 / 秒
测量精度：读数的 ±2% 或 ±0.03 米 / 秒（取二者最大值）
重复性：±0.1%
适用管径：传感器适配内径 12.7 毫米～4.6 米的各类管道
显示屏幕：2.8 英寸 IPS 型彩色 TFT 液晶显示屏
供电方式：可充电锂聚合物电池（最长连续工作 15 小时）；配备 100-240V 交流转 USB-C 接口充电器，支持外接市电充电
数据记录：内置数据记录仪，存储容量达 1200 万条数据，支持多参数自定义配置
防护等级：传感器电缆连接状态下，电子部件防护等级为 IP67；设备整体防护等级达 IP68，可在水下 7 米深度稳定运行
工作温度：-40℃ ~ +150℃
语言支持：英语、法语、西班牙语
认证标准：CE 认证（适用于非危险区域）
传感器型号：标配 PSE4-A2 型传感器
电缆长度：3.4 米

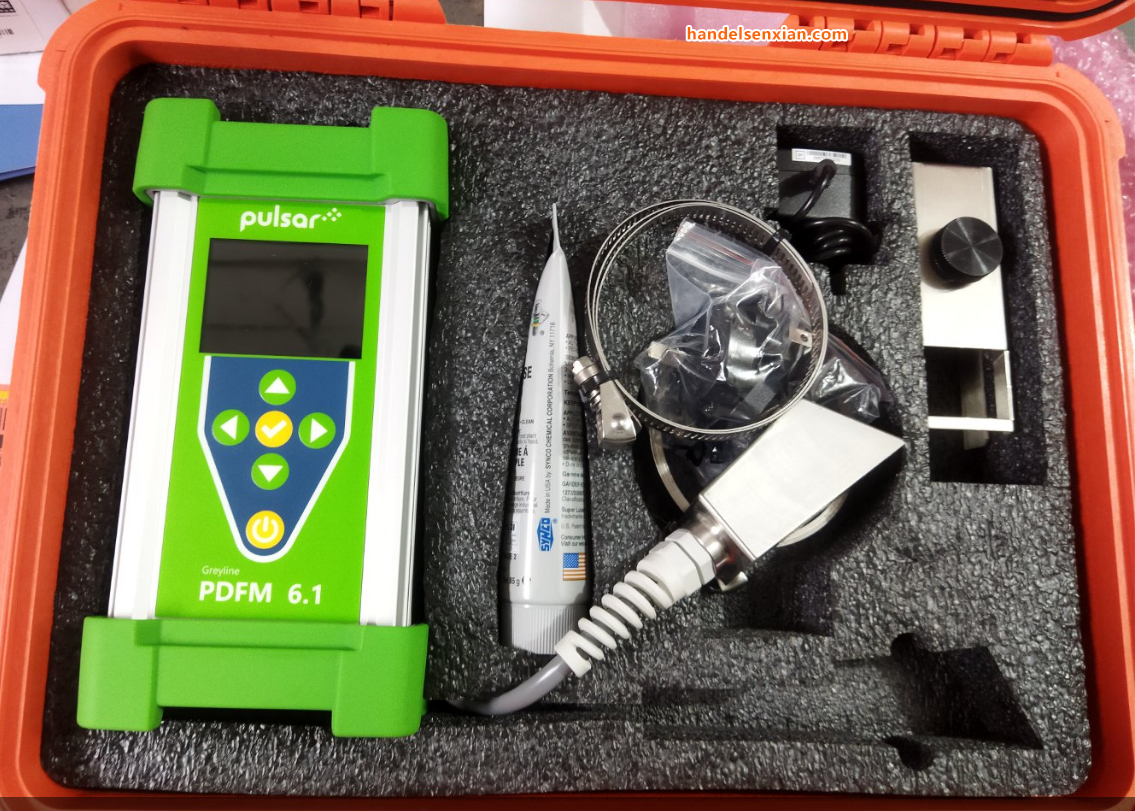

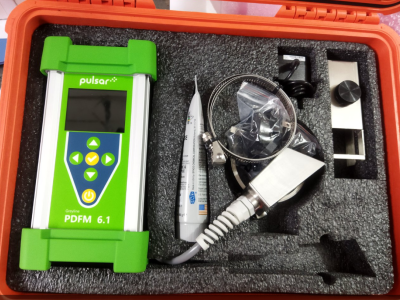

交付清单：流量计主机、不锈钢管道夹具、耦合剂
适用管材：详见产品技术手册
原产国：加拿大
工作原理
PDFM6.1 便携式夹持式多普勒流量计基于多普勒效应这一核心物理原理实现流量测量，专门针对含悬浮固体颗粒或不溶性气体气泡的液体介质设计，其工作流程可分为以下三步：
发射超声波信号
流量计的标配 PSE4-A2 型传感器夹持在管道外壁，无需破坏管道结构。传感器内部的超声换能器会向管道内的流体发射一束固定频率的超声波。
接收反射信号并计算频率偏移
当超声波遇到流体中运动的悬浮固体颗粒或气泡（这些颗粒 / 气泡是超声波的散射体，需满足最小粒径 100 微米、最低浓度 75ppm 的要求）时，会被反射回传感器。
由于散射体随流体一起流动，反射回的超声波频率会与发射频率产生差异，这种频率变化量被称为多普勒频移。流体流速越快，多普勒频移的数值越大。
换算得出流体流量
流量计的电子系统会精准捕捉多普勒频移信号，结合预设的管道参数（如管径范围 Ø12.7 mm 至 Ø4.6 m），通过内置算法计算出流体的瞬时流速。再根据管道横截面积，进一步换算为体积流量，最终将数据显示在 2.8 英寸 IPS 彩色 TFT 液晶屏上，同时可存储至 1200 万点容量的数据记录仪中。
该原理的优势在于无需与流体直接接触，安装便捷，且能在 - 40℃至 + 150℃的极端温度、水下 7 米（IP68 防护）等恶劣工况下稳定工作，适用于多种工业复杂流体的流量监测。
