一、应用定位（技术适配性）

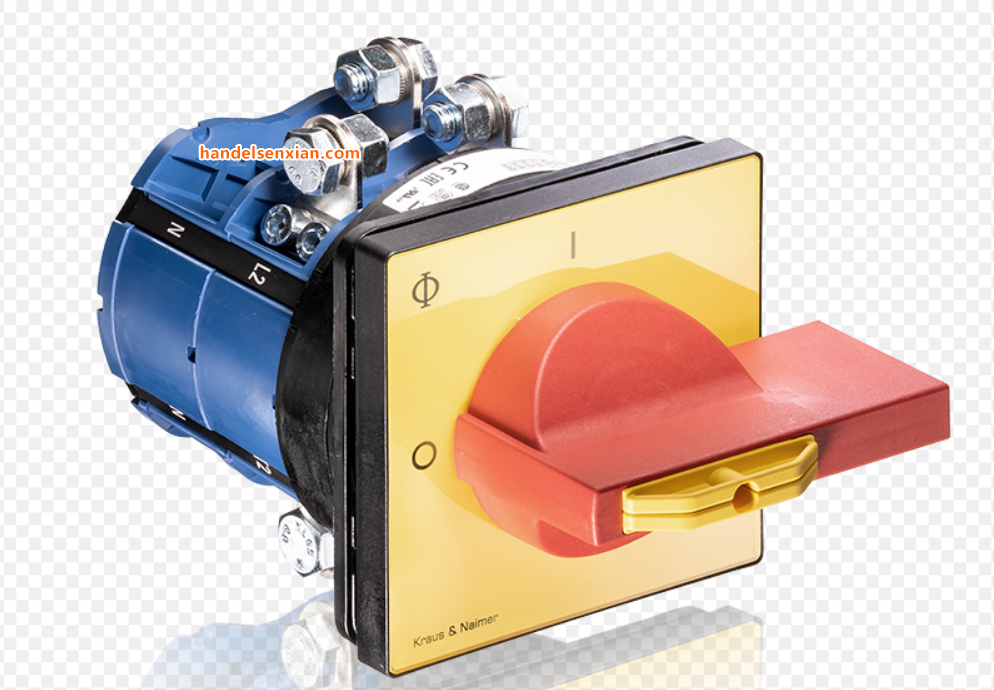

本品隶属于Kraus & Naimer Blue Line产品线，为C系列重型凸轮开关，采用S3规格面板（130×130mm），核心技术定位为工业315A大电流回路的通断、转换及电机直接起动（DOL）控制。产品采用环形螺栓端子、刚性银触点桥等专用技术结构，专为强负载、频繁操作的工业严苛场景设计，全面遵循IEC 60947-3、EN 60947-3、VDE 0660等国际及行业标准，确保技术合规性与应用可靠性。
二、核心电气技术参数（应用适配核心）
2.1 绝缘与耐压技术参数
- 额定绝缘电压（Ui）：690 V AC/DC，适配中高压工业供电回路，满足重载设备绝缘防护需求；
- 冲击耐压（Uimp）：8 kV，对应过电压类别III、污染度3，可抵御工业现场瞬时过电压冲击，避免绝缘击穿，适配多粉尘、多干扰的工业恶劣环境。
2.2 电流与温度适配参数
- 热电流/连续电流（Ith/Iu）：315 A，可长期承载工业大电流负载，无过载发热隐患；
- 温度适配范围：+55°C环境下可长期稳定运行，瞬时峰值温度耐受+60°C，+35°C标准工况下热电流保持315 A，适配工业现场高温作业环境（如冶金、化工车间）。
2.3 应用功率与操作类别（负载适配）
适配3×380–440 V工业三相供电系统，不同负载类型对应功率如下：
AC-23A（电阻/电热负载）：132 kW，适配大型加热器组等纯电阻类重载设备；
AC-3（鼠笼电机直接起动/停止）：55 kW，专为55kW及以下三相鼠笼式电机的DOL控制设计，无需额外起动装置，简化控制回路。
操作类别全覆盖：AC-20A/21A/22A/23A（各类电阻、电感负载）、AC-3/AC-4（电机负载，含正反转、点动等工况）；直流额定参数可根据ON/OFF开关具体配置，适配交直流混合控制场景。
2.4 短路耐受与端子技术（安全防护）
短路耐受与熔丝配合：适配gG 315 A熔丝，短时耐受电流（Icw）符合IEC标准，可在短路故障时配合保护装置快速分断，避免设备损坏；
端子技术：铜导线适配，最大线径185 mm²/350 MCM，端子扭矩14 Nm，确保大电流传输时接触紧密，降低接触电阻，避免端子发热、烧蚀，提升回路稳定性。
三、机械与结构技术特性（适配工业严苛工况）
3.1 触点系统技术（核心执行部件）
采用刚性银触点桥结构，无需额外润滑，具备优异的抗氧化性能；核心技术优势为降低接触电阻与运行温升，避免频繁操作导致的触点磨损、粘连，适配强负载、高频次通断的工业场景（如风机、泵类设备频繁启停），延长产品使用寿命。
3.2 安装与操控结构（现场适配性）
安装方式：支持面板安装（双孔/四孔130mm面板）或底座安装，适配不同工业设备的安装布局，安装便捷且固定牢固；

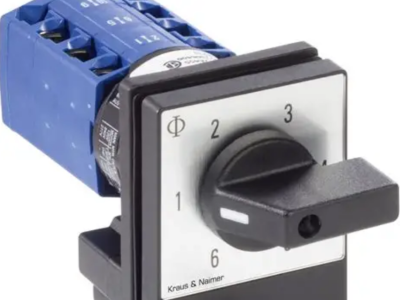

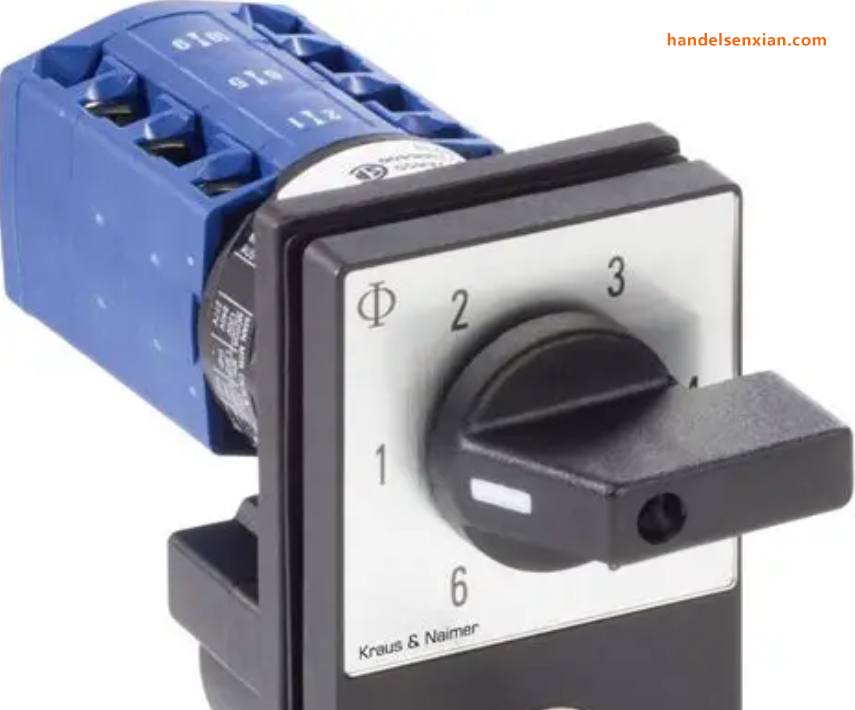

操控配置：可选配门锁/挂锁手柄、门耦合器，具备安全联锁功能，防止误操作；SGO605规格对应带明确档位标记的旋转手柄，搭配605标准凸轮程序，多为3位/多步切换模式，含OFF档位，可直接适配星三角起动、电机正反转、多速电机调速及双电源转换等工业常用控制场景，无需额外改装。
3.3 环境适应性技术（严苛场景适配）
温度范围：操作温度-5°C至+60°C，存储温度-40°C，适配高低温交替的工业环境（如户外配电、北方冶金车间）；
抗干扰性能：抗振、抗冲击符合IEC 61373标准，可抵御工业现场设备运行产生的振动冲击，避免触点松动、结构损坏；
防护等级：面板侧IP40及以上（取决于手柄密封配置），可有效防尘、防异物侵入，适配多粉尘、多杂质的工业场景（如化工、矿山配电）。
四、典型应用场景（技术落地场景）
基于产品大电流、强负载、高可靠性的技术特性，主要适配以下工业应用场景，核心解决大电流回路控制、重载设备启停及严苛环境适配问题：
1. 电力配电场景：380–480V工业电网主开关、隔离开关，作为大电流回路的核心通断部件，保障配电系统稳定运行；
2. 电机控制场景：55kW以下三相鼠笼式电机的直接起动（DOL）与停止控制，简化电机控制回路，适配各类生产设备电机（如生产线输送电机）；
3. 重载设备控制场景：大型风机、泵、压缩机、加热器组的控制与保护配合，适配强负载、频繁启停的工况，确保设备连续稳定运行；
4. 严苛工业环境场景：发电/配电、船舶、冶金、化工等强干扰、重载、高低温/多粉尘的工业领域，凭借优异的绝缘、抗振、防护性能，适配各类恶劣工业工况。
