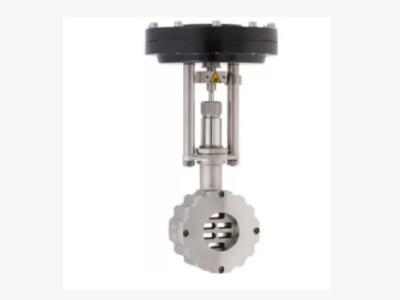

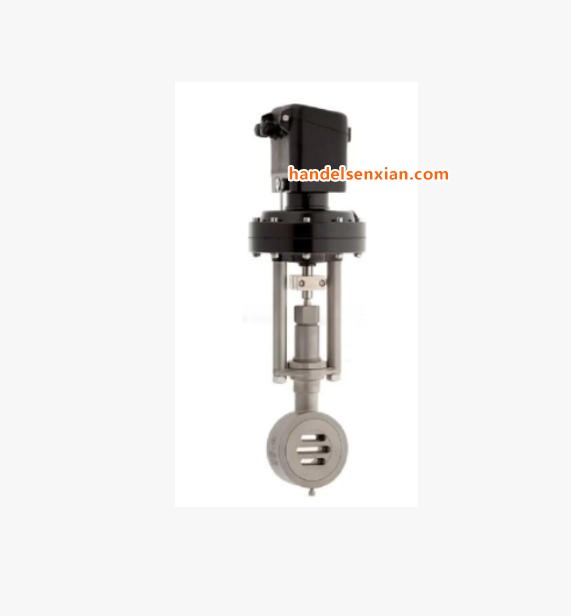

Schubert & Salzer滑动式阀门8021低耗高流量的工业流体控制优选
编号：4021381
结构设计
阀芯结构：由阀体和可移动阀芯组成，阀芯上有特殊节流装置，该装置由两个相互滑动并密封的开槽盘构成，通过改变流动横截面实现流量精确调节。
整体结构：采用短设计和对夹式等结构，尺寸紧凑、重量轻便。如 DN150 的滑动闸阀仅重 15kg，相比相同规格的截止阀，重量大幅减轻。
技术参数
通径范围：GS1 系列为 DN15-DN150，GS3 系列为 DN15-DN250，GS4 系列为 DN25-DN250。
压力范围：GS1 系列公称压力为 PN10/40；GS3 系列为 PN10/40、PN100；GS4 系列中，DN25-DN80 为 PN160、ANSI#900，DN100-DN150 为 PN100、ANSI#600，DN200-DN250 为 PN40、ANSI#300。
温度范围：流体温度通常为 - 60°C 至 350°C。
材质：本体材质有不锈钢 1.4408、碳钢 1.0619 等，盖板材质常有不锈钢 1.4404。
性能特点
低能耗：行程短且节流元件驱动力小，驱动力仅为同规格截止阀的 10% 左右，可搭配更小的执行器，能耗较低。
高流量能力：Kvs 值高，流量能力强，能满足较大流量的控制需求。
密封性好：压差会将活动盘压在固定盘上，密封效果优异，符合 TA-Luft 2021 要求，可实现低泄漏。
运行安静：工作过程中噪音低，不会产生较大声响。
响应速度快：具有高动态性能，能快速响应控制信号，开关容量高，开关时间极短。
连接与定位
连接方式：采用中间法兰设计，也有晶圆型等设计，部分规格符合 DIN EN 1092-1 form B 或 ASME B16.5 RF 法兰标准。
定位器：标配集成定位器，有数字定位器 8049 型（支持 2 线、4 线制，具防爆功能和 IO-Link 接口，集成过程控制器 IPC）和气动及电动气动定位器 8047 型（2 线制，有防爆版，安装符合 NAMUR 标准）。
应用领域：适用于化工、石油、天然气、制药、食品加工等行业。可用于控制各种化学原料、蒸汽、气体等介质的流量，也可用于管道输送中的流量调节和截断。
